Eine geschlossene Tür ist erst der Anfang.

Eine Tür kann geschlossen sein, während die Gefahr noch besteht.

An einer Roboterzelle oder Werkzeugmaschine erfüllt die Schutztür zwei verschiedene Aufgaben: Ihre Stellung muss erkannt werden, und bei gefährlichem Nachlauf muss der Zugang gesperrt bleiben. Schmersal bietet für diese Wirkungskette Schalter, Sensoren, Zuhaltungen, Auswertung und Systemtechnik an. [S01] [D01]

Ein konkreter öffentlich beschriebener Einsatz sind CNC-Maschinen und Roboterzellen der Berger Gruppe. Dort nennt Schmersal die Stellungsüberwachung und Zuhaltung mit eigenen Sicherheitszuhaltungen, Bedienfeldern und Steuerungen. Die Referenz zeigt eine Anwendung des Portfolios; sie enthält keinen hier nachgeprüften Serienmessbericht. [S23]

Der entscheidende Unterschied liegt zwischen Verriegelung und Zuhaltung: Die eine verhindert gefährlichen Betrieb bei offener beziehungsweise nicht korrekt gesicherter Schutzeinrichtung; die andere hält den Zugang mechanisch gesperrt. Beide müssen zur Gefahr, zur Ansteuerung und zum tatsächlichen Türverhalten passen. Das lässt sich am AZM40 präzise zeigen. [D01]

Der AZM40 verbindet Erkennung mit einer bistabilen Sperre.

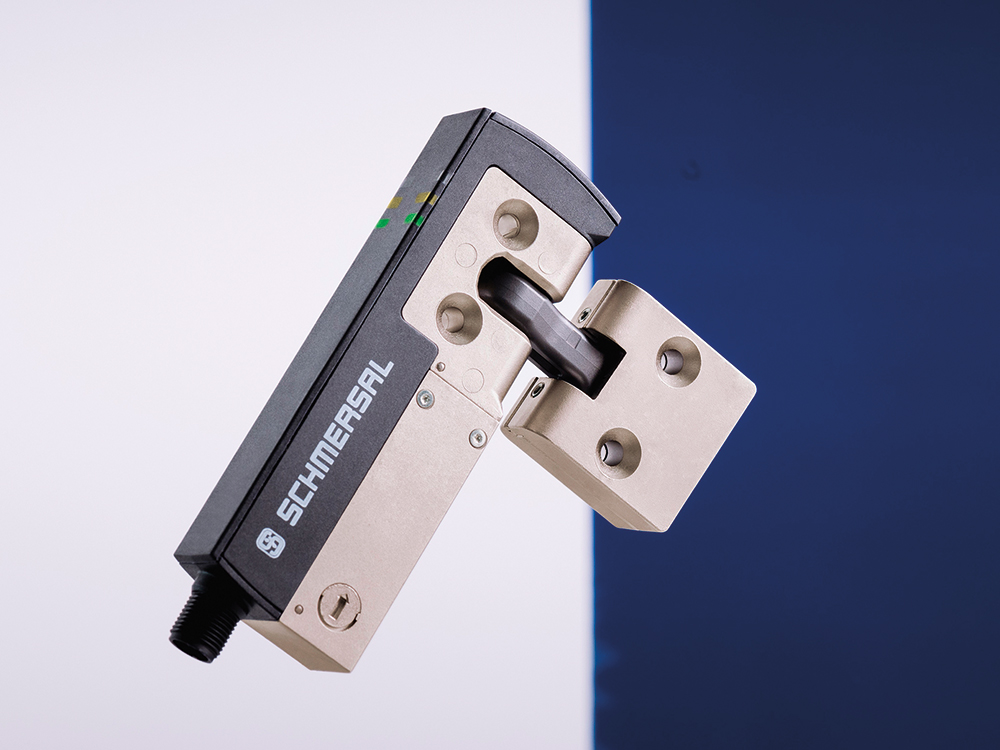

Der Betätiger sitzt an der beweglichen Tür. Beim Schliessen fährt er in die Zuhaltung ein; die RFID-Sensorik erkennt ihn. Bei der individuell codierten I1-Ausführung ist die Zuordnung gegen einfaches Ersetzen durch einen beliebigen Betätiger ausgelegt. Die Mechanik sperrt den Betätiger, und die Z-Ausführung überwacht die Zuhaltung. Die Sicherheitsausgänge werden beim Entsperren oder Öffnen abgeschaltet. [D01] [S04]

Das Gerät ist 119,5 × 40 × 20 mm gross und erlaubt einen Anfahrbereich des Betätigers von 180°. Die angegebene Zuhaltekraft FZh beträgt 2.000 N; sie beschreibt die Komponente, nicht die Festigkeit der kompletten Schutztür. Die Zuhaltung darf laut Montageanleitung nicht als Türanschlag dienen. [D01]

Bistabil heisst: Der letzte Zustand bleibt erhalten.

Bei Stromausfall wechselt der AZM40 nicht grundsätzlich in „offen“ oder „geschlossen“, sondern behält den letzten Sperrzustand. Das muss zum Personenzugang und zum Entriegelungskonzept passen. Die B-Ausführung überwacht den Betätiger und hat laut Anleitung eine Zuhaltefunktion nur für den Prozessschutz; sie ist kein austauschbarer Ersatz für die überwachte Z-Ausführung. [D01]

Die Feldbox sammelt Signale; die Sicherheitsfunktion bleibt projektiert.

Bei verteilten Zugängen kann eine Safety Fieldbox bis zu acht Schaltgeräte über 8-polige M12-Anschlüsse anbinden. Schmersal bietet getrennte Varianten für PROFINET/PROFIsafe, EtherNet/IP mit CIP Safety sowie EtherCAT mit FSoE. Betriebsdiagnose kann etwa auf Türversatz hinweisen; die sichere Übertragung und die normale Diagnose bleiben unterschiedliche Aufgaben. Die Herstellerseite belegt diese Architektur, keine pauschale Kostenersparnis im konkreten Projekt. [S12]

Ein belastbarer Kennwert braucht die richtige Funktion.

Die AZM40-Anleitung unterscheidet die Verriegelungsfunktion mit bis zu PL e / Kategorie 4 und Eignung für SIL 3 von der Zuhaltefunktion mit bis zu PL d / Kategorie 2 und Eignung für SIL 2. Die Zuhaltebetrachtung gilt für die benannte Z-Ausführung; kundenseitig sind unter anderem sichere Ansteuerung, Leitungsverlegung und die externe Diagnose einzubeziehen. [D01]

Ein anderer Nachweistyp ist die ISO-9001-Zertifizierung der tec.nicum Solutions & Services GmbH in Kirkel. Die gelesene Originalkopie von TÜV Rheinland nennt technische Dokumentation, Beratung, Digitalisierung, Schulung, Engineering, Integration und Outsourcing; die gedruckte Gültigkeit läuft vom 16. September 2024 bis 15. September 2027. Sie betrifft das Qualitätsmanagement dieser Gesellschaft und bestätigt keine Produkt- oder Maschinen-Sicherheitsfunktion. [D02] [S15]

Die digitale Erweiterung betrifft Verhaltensmodelle für AZM40, DHS und BDF40. Schmersal beschreibt FMU-Modelle auf Anfrage sowie ein AZM40-Paket im TwinStore. Damit lassen sich Signalfolgen vor dem Aufbau erproben; die behauptete Modellnähe ist kein Nachweis, dass jede Fehlerkonstellation der realen Anlage bereits geprüft wurde. [S07]

Die passende Bauart folgt der Zugangsaufgabe.

Wenn der Zugang bis zum Ende einer Gefahr gesperrt bleiben muss, ist eine passende Zuhaltung gefragt. Wenn eine sichere Abschaltung nach Öffnen mit den ermittelten Zugangszeiten ausreicht, kann eine reine Stellungsüberwachung genügen. Muss der Zugang überhaupt nicht beweglich sein, ist eine feststehende trennende Schutzeinrichtung ein zu prüfender einfacherer Ansatz. Diese Ableitung ersetzt die konkrete Risikobeurteilung nicht. [D01]

Für die Projektierung zählt auch die Organisation: tec.nicum ergänzt das Komponentenangebot mit Beratung, Schulung, Engineering, Integration, Digitalisierung und Outsourcing. Die Gruppe ordnet diese Leistungen seit 2024 unter anderem der eigenen Solutions & Services GmbH zu. Welche Gesellschaft was liefert, welche Ausgangselemente einbezogen sind und wer die Validierung übernimmt, muss der konkrete Auftrag klären. [S14] [S15]

Relevant für Konstruktion und Betrieb mit wiederkehrendem Zugang.

Maschinenbauer müssen Türmechanik, sichere Steuerung und Bedienablauf zusammenbringen. Betreiber interessieren sich zusätzlich für zugängliche Diagnose und Wartung. Das Portfolio reicht über die hier vertiefte Zuhaltung hinaus: zu berührungslosen Schutzeinrichtungen, Relais und Steuerungen sowie eigenen Bereichen für Ex-Schaltgeräte, Aufzugtechnik und Standard-Automatisierung. Deren jeweilige Zulassung und Funktion werden nicht aus den AZM40-Daten abgeleitet. [S01]

Für die Schweiz ist Schmersal Schweiz AG in Arni als eigene Gesellschaft öffentlich ausgewiesen, für Österreich AVS Schmersal Vertriebs GmbH in Wien. Das belegt DACH-Ansprechpartner; es sagt noch nichts über Lieferzeit, lokale Verfügbarkeit jeder Gruppenleistung oder vertragliche Reaktionszeiten. [S05] [S06] [S21] [S22]
