Die Verbindung hinter der Gutkurve

Ein guter Pressverlauf ist erst der Anfang

Ein gedachtes Beispiel: Zwei Stromschienen sind gefügt, die Kraft-Weg-Kurve liegt im erlaubten Fenster. Damit ist zunächst ein Prozesssignal bewertet. Ob die Verbindung auch bei Strom, Temperaturwechsel und mechanischer Last die Anforderungen erfüllt, ist eine weitere Frage. Das Beispiel beschreibt eine Entscheidungssituation, keinen dokumentierten TOX-Kundenfall.

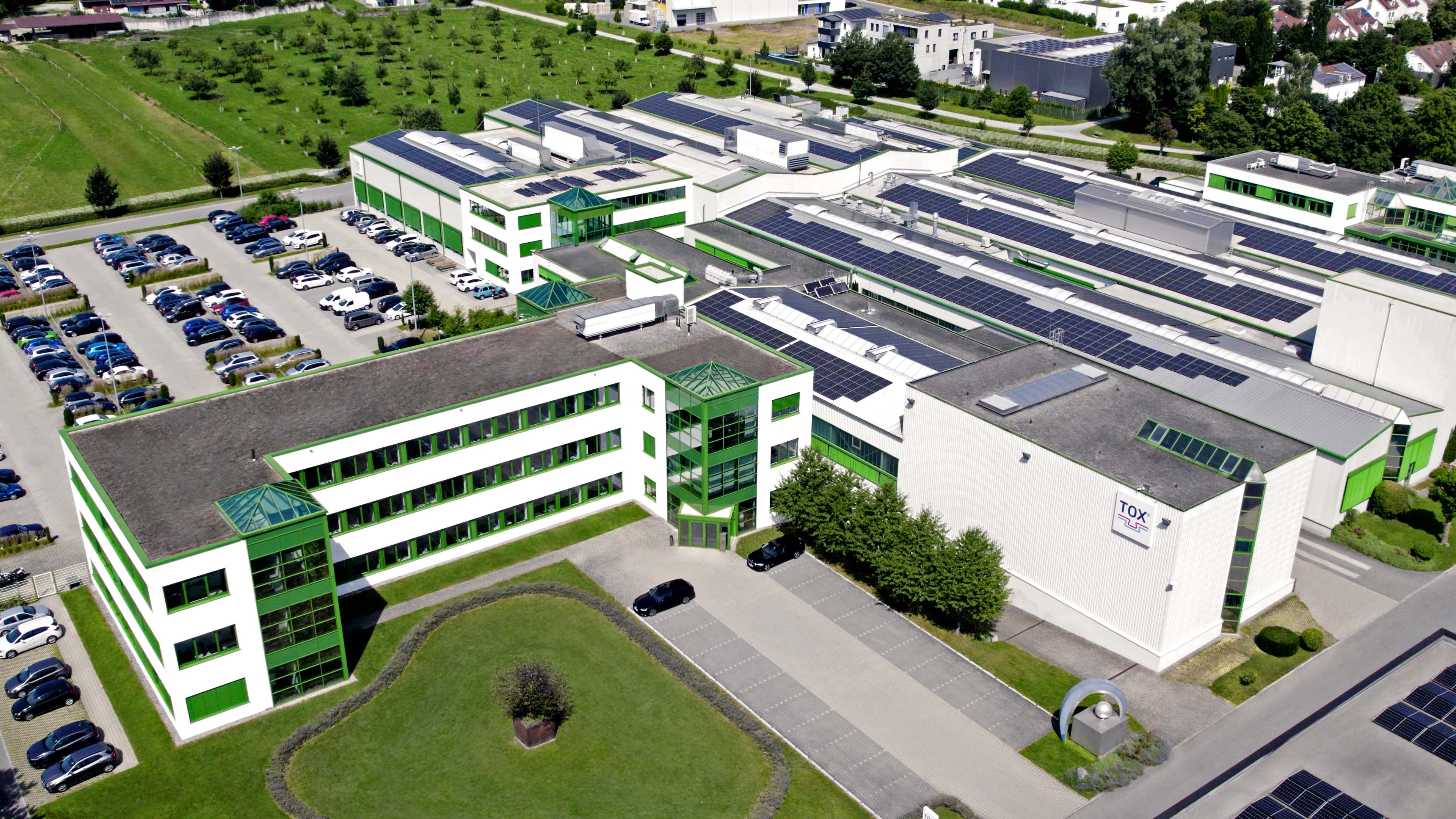

TOX PRESSOTECHNIK SE & Co. KG sitzt in Weingarten. Zum öffentlich beschriebenen Angebot gehören elektromechanische und pneumohydraulische Antriebe, Pressarbeitsplätze, Zangensysteme, Werkzeuge und Prozessüberwachung. Die internationale Gruppe und die konkreten Liefergesellschaften sind auseinanderzuhalten: Das Adressverzeichnis führt unter anderem Gesellschaften in Gelterkinden und Linz sowie einen Schweizer Engineeringpartner. Daraus folgt kein identischer Liefer- oder Serviceumfang für jeden Standort. [S02] [S03] [S05]

Der technische Zusammenhang zieht sich durch das Angebot: Ein Antrieb erzeugt Bewegung und Kraft. Werkzeug und Aufnahme übertragen diese auf das Material. Sensoren erfassen ausgewählte Größen. Erst ein geeigneter Abgleich mit der geforderten Bauteileigenschaft macht daraus ein belastbares Annahmekriterium.

Von der Servospindel zum passenden Fügeverfahren

ElectricDrive Core kombiniert ElectricPowerDrive, PowerModule Core, Kabelsatz und Software. Bei EQe-K übersetzt eine Kugelumlaufspindel die Motordrehung in eine lineare Bewegung. EXe-K verwendet einen Planetenrollengewindetrieb; EXe-F adressiert dynamische Bewegungen, EXe-L hohe Kräfte. Die Auswahl betrifft deshalb das reale Kraft-Hub-Geschwindigkeitsprofil und den Einbauraum. Der höchste Katalogwert beschreibt keinen vollständigen Montagetakt. [S01] [S09] [S10] [S11] [S12]

Das Kraftpaket verfolgt einen anderen Ansatz: Druckluft wirkt auf ein geschlossenes Hydrauliksystem. Bei X-KT sind Übersetzer und Arbeitszylinder getrennt. Das kann die räumliche Anordnung erleichtern; ein gemeinsamer Übersetzer ist jedoch nicht mit mehreren unabhängig geregelten Servoachsen gleichzusetzen. Versorgung, Krafthub und reale Zyklusfolge bleiben Auslegungsgrößen. [S21] [S22]

Beim Clinchen formen Stempel und Matrize die Blechlagen zu einer Verbindung mit Hinterschnitt. Es wird kein zusätzliches Verbindungselement benötigt. eClinchen richtet diesen Umformvorgang auf elektrisch leitende Verbindungen aus; der Hersteller beschreibt vergrößerte Kontaktflächen und metallische Mikrokontakte. Die maßgebliche Gegenprobe ist hier auch die elektrische Verbindung unter ihren tatsächlichen Betriebs- und Alterungsbedingungen. [S14] [S15]

THETA Clinchen ergänzt den Vorgang um lokale Lasererwärmung, um weniger umformbare Werkstoffe zu bearbeiten. Aussagen über kaltes Clinchen ohne Wärmeeinbringung gelten deshalb nicht automatisch für diese Variante. Beim Stanznieten und beim Setzen von Funktionselementen kommen dagegen definierte zusätzliche Elemente ins Spiel. Deren Geometrie, Zuführung, Werkzeug und Blechstapel bilden jeweils einen eigenen Prozess. [S16] [S25] [S26]

Jeder Nachweis beantwortet eine bestimmte Frage

Eine Prozessüberwachung vergleicht Kraft, Weg oder abgeleitete Merkmale mit definierten Fenstern. EPW, CEP und PMO unterscheiden sich in Aufgabe und Ausstattung. Insbesondere beim Clinchen ist die Restbodendicke ein relevantes Merkmal; ihre Beziehung zur Tragfähigkeit gilt innerhalb der festgelegten Fügeparameter und Werkzeugbedingungen. Sie ersetzt keine beliebige Verbindungsprüfung. [S19]

Wie eng technische Zahlen gelesen werden müssen, zeigt das Reinraum-Typenblatt 40.56 vom Juni 2025: Für seine vier Druckkraftvarianten nennt es eine Systemgenauigkeit unter 0,5 Prozent der Nennkraft drückend, kalibriert auf Druckkräfte und bezogen auf den TOX-Kalibrierstand. Die Wiederholgenauigkeit von 0,01 Millimeter gilt im thermisch eingeschwungenen Zustand. Die theoretische Auflösung ist eine andere Größe. Keine dieser Angaben ist unmittelbar eine garantierte Toleranz der fertigen Baugruppe. [D01]

Für die Teilserie EXe-K xxx.555.300.002 liegt zudem ein Originalnachweis des Fraunhofer IPA vor. Register, Zertifikat und Qualifikationsaussage beziehen sich auf Partikelemission unter beschriebenen Bewegungs- und Lastbedingungen und nennen die Eignung für Luftreinheitsklasse 5. Geprüft wurden die Ausführungen 030 und 200; die Dokumente sind bis 18. Januar 2028 gültig. Sie tragen die damalige Gesellschaftsbezeichnung GmbH & Co. KG. Montagezustand, Alterung oder Ölaustritt können das Ergebnis beeinflussen. Eine Sterilitäts-, GMP- oder Gesamtzellenfreigabe wird daraus nicht abgeleitet. [I01] [D02] [D03]

Das OPC-Foundation-Register betrifft wiederum die Kommunikation: Es führt das Zertifikat 2603CE0127 für Toxsoftware3, zertifizierte Version 4.0.2, mit Ablauf am 31. März 2029. Der allgemeine Produkteintrag nennt Version 3. Diese Stände dürfen nicht still gleichgesetzt werden. Server-Konformität nach dem aufgeführten Profil belegt weder jede Softwareinstallation noch die Qualität eines Werkstücks oder die Sicherheit des gesamten Produktionsnetzes. [I02]

Für die konkrete Fügeaufgabe bleibt der Originalteilversuch entscheidend. Das TOX-Labor beschreibt unter anderem mechanische und elektrische Prüfungen sowie Auszug-, Durchzug- und Verdrehfestigkeitsprüfungen. Ein vorgelagerter datenbankbasierter Fügebericht kann nach eigener Angabe von den Ergebnissen mit Originalmaterial abweichen. Ein unabhängiges Serien-Abnahmeprotokoll für die hier beschriebenen Leseraufgaben liegt dieser Recherche nicht zugrunde. [S18]

Die gleiche Baugruppe als Vergleichsmaßstab

Eine vorhandene Presse oder ein anderes Fügeprinzip kann genügen, wenn es die geforderte Verbindung bereits beherrscht. Verglichen werden sollten derselbe Werkstoffstapel, die gleiche Belastung, Zugänglichkeit und Prüfgrenze. Ein anderes Antriebsprinzip allein begründet keine allgemeine Rangfolge.

Für eine Servopressaufgabe sind auch die bereits beschriebenen PROMESS- und AxNum-Angebote reale Vergleichsmöglichkeiten. Ein hier erhobener gemeinsamer Leistungstest liegt nicht vor. Auswahlkriterien bleiben die konkrete Mechanik, Sensorik, Integration und Abnahme; eine separate Kategorieauswahl ist damit nicht vorweggenommen.

Den Aufbau bis zur Abnahme festlegen

FlexPress Compact bündelt Antrieb, Gestell, Steuerung und Bedienung zu einem Handarbeitsplatz. FlexPress Station und Sondermaschinen erweitern die Systemauswahl. Werkzeugaufnahme, Einlegen, Schutzkonzept und Liefergrenze müssen zum bestellten Aufbau passen. Aus einer Antriebsfunktion folgt noch keine Freigabe der vollständigen Maschine. [S24] [S08] [S23]

Die Multi Technology Platform verbindet verschiedene Fügetechnologien mit gemeinsamer Software und Steuerungsarchitektur. Wechselnder Zangenbetrieb, Technologieprogramme und Datenzuordnung müssen im Anlagenzyklus zusammenpassen. Allgemeine Aussagen über entbehrliche Firewalls übernehmen wir nicht als Nachweis für eine sichere konkrete Netzwerkintegration. [S17]

TOX Software bietet Parametrierung, Benutzerrollen und Weitergabe von Prozessdaten, etwa über OPC UA oder MQTT. Ob die Dokumentation vollständig ist, zeigt sich erst an der tatsächlichen Teile-ID, Zeitzuordnung, Ausfallbehandlung und Wiederherstellung. Der Versuch sollte deshalb auch fehlende Signale, falsche Programme, unterbrochene Datenwege und einen Wiederanlauf abdecken. Das sind redaktionelle Prüfvorschläge, keine bereits durchgeführten Tests. [S13] [S19]

Für den nächsten Schritt sind ein festgelegter Bezugsfall und ein Prüfplan nützlicher als ein isolierter Spitzenwert: Originalteile und Grenzmuster, konkreter Antrieb und Werkzeug, relevante Verbindungseigenschaft, unabhängige Prüfung sowie vollständiger Zyklus. Verantwortliche für Integration, Konformität, Daten und Service gehören dazu. TOX nennt Inbetriebnahme, Wartung, Reparatur und Optimierung als Leistungen; verbindliche Termine und Pflichten sind je Auftrag zu vereinbaren. [S18] [S04]
