Die Oberfläche für den nächsten Schritt vorbereiten

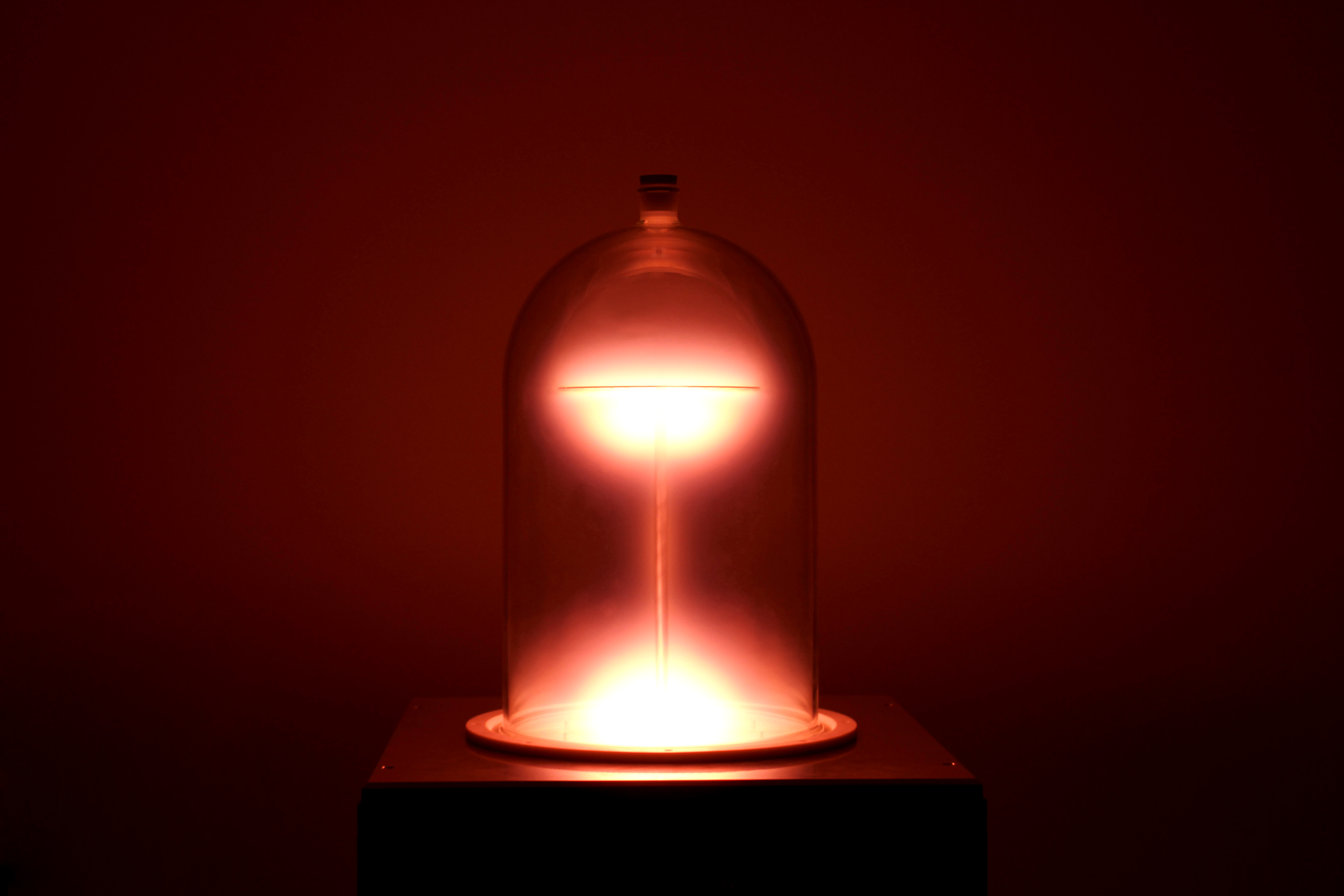

Ein Plasma leuchtet. Ob die Behandlung eine spätere Klebung oder Beschichtung trägt, entscheidet sich an der Oberfläche des Bauteils. Diener electronic bietet dafür unterschiedliche Prozesse und Anlagen. Ihre Auswahl beginnt beim Werkstoff und beim nächsten Fertigungsschritt.
Das Wichtigste in Kürze
Die Veränderung benennen
Reinigen, Aktivieren, Ätzen und Beschichten erfüllen unterschiedliche Aufgaben.
Bauteil und Linie verbinden
Kammer, lokale Spur, Beladung und Ablauf müssen zum Prozess passen.
Am Ergebnis prüfen
Eine lokale Prozessreferenz ersetzt die Prüfung der späteren Verbindung nicht.
Eine Vorbehandlung hat einen konkreten Empfänger
Ein Klebstoff, eine Druckfarbe oder ein Lack trifft auf einen Werkstoff. Verunreinigung, Oberflächenchemie und Zeit bis zur Verarbeitung beeinflussen, was an dieser Grenzfläche geschieht. Wer eine Vorbehandlung plant, muss deshalb zuerst festlegen, welcher Zustand für den nächsten Schritt gebraucht wird. Diese Entscheidungssituation ist redaktionell abgeleitet.
Diener electronic GmbH & Co. KG in Ebhausen baut dafür Niederdruck- und Atmosphärendruckanlagen. Im Angebot stehen Feinstreinigung, Aktivierung, Ätzung und funktionelle Beschichtung. Paryleneanlagen, Vakuumtechnik und Generatoren ergänzen das Portfolio. Sie haben jeweils eigene Aufgaben; der gemeinsame Firmenname macht ihre Wirkungen nicht austauschbar. [S01] [S08] [S12] [S25]
Die Herstellerchronik beginnt 1993 und nennt unter anderem die erste eigene Atmosphärendruckanlage 2004 sowie den Einstieg in Paryleneanlagen 2011. Diese Entwicklungslinie erklärt die Breite des Angebots. Sie belegt keine Überlegenheit einer bestimmten heutigen Konfiguration. [S22]
Das Gas und seine Anregung bestimmen die Aufgabe
Bei der Niederdruckbehandlung wird ein Gas in einer evakuierten Kammer angeregt. Je nach Gas, Energieeinkopplung und Prozessführung wirken reaktive Teilchen und Ionen auf die Oberfläche. Bei geeigneten organischen Dünnfilmen beschreibt Diener die Umwandlung in flüchtige Produkte, die abgesaugt werden. Aktivierung verändert dagegen oberflächennahe Gruppen und damit die Benetzbarkeit. [S06] [S07] [S10]
Ätzen trägt gezielt Material ab. Bei der Plasmapolymerisation werden zugeführte Monomere zu einer funktionellen Schicht umgesetzt. Diese Unterscheidung ist praktisch: Eine Oberfläche, die leichter benetzbar werden soll, verlangt ein anderes Ziel als eine wasserabweisende Schutzschicht. Für PTFE beschreibt Diener einen besonderen Ätzweg; ein gewöhnliches Sauerstoff-Aktivierungsrezept lässt sich darauf nicht einfach übertragen. [S08] [S09]
- 01 → EINGANG
Werkstoff und Rückstand
Material, Additive, Kontamination und spätere Funktion bestimmen.
- 02 → VERÄNDERUNG
Prozess und Anlage
Gas, Anregung, Zeit, Aufnahme und Bewegungsweg auf die Aufgabe abstimmen.
- 03 → ERGEBNIS
Die spätere Funktion
Oberflächenmerkmal und Folgeprozess nach der relevanten Wartezeit prüfen.
Gilt für den definierten Werkstoff und die freigegebene Konfiguration; ein sichtbares Plasma allein bestätigt den Erfolg nicht. [S06] [S07] [S27]
Die Anlagenwahl kommt hinzu: Niederdruck behandelt eine eingelegte Charge, eine PlasmaBeam-Düse fährt eine zugängliche Kontur ab. Das Datenblatt des STANDARD nennt eine Behandlungsspur von etwa 8–12 mm. Für breitere zugängliche Flächen bietet die rotierende RT-Anordnung laut Hersteller bis etwa 120 mm. Das ist eine Spurbreite, keine garantierte Flächengeschwindigkeit. [D03] [S16]
Das Unternehmen im Überblick
Snapshot separat öffnen ↗Was ein weißer Indikatorpunkt tatsächlich zeigt
Ein Plasmaindikator ist ein beschichtetes Etikett, das mit dem Bauteil oder einem Dummy behandelt wird. Seine organische Schicht wird abgetragen. Die passende Stärke wird am eigenen Rezept bestimmt. Die Gebrauchsanweisung enthält Zeitbeispiele für eine ausdrücklich benannte Pico-UHP-Konfiguration mit 200-W-Generator, voller Leistung und Sauerstoffplasma. Diese Beispiele sind keine allgemeinen Behandlungszeiten. [D06]
Die lokale Prozessreferenz
Der verschwundene Indikatorpunkt zeigt den Abtrag seiner eigenen Schicht am gewählten Ort. Platzierung, Stärke und Rezept gehören zum Befund. Das Etikett kann laut Anleitung Kleberückstände hinterlassen. [D06]
Die Wirkung am Produkt
Eine spätere Verbindung braucht ein eigenes Abnahmemerkmal. Testtinten oder Kontaktwinkel beschreiben Benetzung; sie sind kein unmittelbarer Klebfestigkeitswert. Deshalb muss die Prüfung den verwendeten Klebstoff oder Lack und die erforderliche Beanspruchung einschließen. [S07] [S23]
Das Fraunhofer IFAM beschreibt Oberflächenprozesse ebenfalls als Zusammenspiel von Werkstoff, Geometrie, Vorbehandlung und Zielanwendung. Diese allgemeine Methodik stützt den Blick auf die gesamte Prozesskette; sie ist kein Produkttest von Diener. [S27]
Auch ein Zertifikat beantwortet eine andere Frage: Die eingesehene ISO-9001-Kopie betrifft das Managementsystem von Diener electronic am Hauptstandort Ebhausen. Das eigene ISO-13485-Zertifikat der Lohnbehandlung betrifft Diener plasma und deren ausdrücklich genannten Standort und Tätigkeitsumfang. Beide sind keine Zulassung eines Medizinprodukts und kein Haftfestigkeitsnachweis. [D04] [D05]
Die engste ausreichende Behandlung wählen
Eine qualifizierte bestehende Vorbehandlung kann genügen. Wer wechselt, sollte den neuen Weg am gleichen Werkstoff und Folgeprozess vergleichen. Eine Kammer erlaubt andere Gas- und Beladungskonzepte als eine lokale Behandlung in der Linie. Corona ist wiederum gesondert zu betrachten: Beim PlasmaAPC 500 schließt die Herstellerbeschreibung leitfähige Substrate ausdrücklich aus. Eine allgemeine Metall-Reinigungskachel auf derselben Seite hebt diese Grenze nicht auf. [S10] [S17] [D07]
| Ansatz | Passt zur Aufgabe, wenn … | Entscheidende Grenze |
|---|---|---|
| Niederdruckkammer | Bauteil und Beladung sind vakuumgeeignet; Gas und Rezept lassen sich auf die gesamte Charge auslegen. | Nutzraum, Zugänglichkeit, Evakuierung, Temperatur und Chargenwirkung prüfen. [S13] [S15] |
| Lokaler PlasmaBeam | Die relevante Fläche ist zugänglich und kann mit definierter Spur unmittelbar vor dem Folgeprozess behandelt werden. | Abstand, Vorschub, Spurabdeckung und thermischen Stillstandsfall klären. [D03] [S16] |
| Corona APC | Ein freigegebenes nichtleitendes Kunststoff- oder Elastomerprofil soll lokal aktiviert werden. | Leitfähige Substrate sind ausgeschlossen; Schutz und Integration sind gesondert auszulegen. [S17] |
| Qualifizierter bestehender Weg | Der bisherige Reinigungs- und Haftvermittlungsprozess das geforderte Ergebnis bereits reproduzierbar erreicht. | Änderung am selben Originalteil, Lagerfall und Abnahmekriterium vergleichen; kein pauschaler Kostenrang. [S07] [S27] |
Die entscheidende Grenze: Feinstreinigung ersetzt keine Entfernung von Spänen oder Staub. Auch Zusatzstoffe in Ölen oder Trennmitteln können Rückstände erzeugen, die einen weiteren Reinigungsweg erfordern. [S06] [S13]
Parylene ist ein eigenständiger Beschichtungsweg aus der Gasphase. Er kann für eine definierte Schutzfunktion relevant sein, ersetzt aber keine Aktivierung als solche. Schichttyp, Maskierung, Haftung und geforderte Barrierewirkung gehören zu dieser anderen Aufgabenstellung. [S12] [D09]
Die Zeit zwischen Behandlung und Verarbeitung mitplanen
Für Entwicklung, Qualität und Automation ist der gemeinsame Bezugsfall entscheidend: derselbe Werkstoff, dieselbe Kontamination und dieselbe Wartezeit. Diener beschreibt die Haltbarkeit der Aktivierung als material- und lagerabhängig. Gerade nach einer Metallbehandlung kann eine zeitnahe Weiterverarbeitung erforderlich sein. Verpackung und Handhabung sind damit Teil der Prozessplanung. [S07] [S19]
Wer zunächst keine eigene Anlage betreiben möchte, findet im verbundenen Angebot eine Lohnbehandlung durch Diener plasma GmbH & Co. KG. Die eigene Vertragsgesellschaft, der vereinbarte Prozess, Prüfung, Verpackung und Transport bis zum Folgeprozess bleiben ausdrücklich zu klären. Ein deutsches Anlagenangebot belegt noch keine konkrete örtliche Liefer- oder Servicezusage in der Schweiz oder Österreich. [S02] [S19]
