Strömungsgreifer: Wo das Teil berührt werden darf
Ein Luftpolster kann empfindliche Flachteile aufnehmen. Für die Auswahl zwischen SMC ZNC und Schmalz SBS zählt, ob Anschläge und Puffer erlaubt sind, wie sich das Material verhält und wer die gesamte Übergabe verantwortet.
Die Entscheidung in Kürze
Wenn definierte Kontaktstellen erlaubt sind, bieten beide untersuchten Familien einen Ansatz für die Luftpolsteraufnahme. Soll das Teil an keiner Stelle berührt werden, bleibt die gesamte Bewegung nachzuweisen: SMC beschreibt eine berührungsfreie Grundaufnahme für harte, dichte Flachteile; bei Schmalz SBS gehören Querkraftpuffer zum beschriebenen Aufbau. Daraus folgt keine allgemeine Rangfolge. [1] [2]
- Für welche Anwender
- Engineering und Qualität beim automatisierten Aufnehmen empfindlicher Folien, Platten oder anderer geeigneter Flachteile.
- Gegenüber welcher Ausgangslage
- Ein geeigneter vorhandener Sauger-, Backen- oder Handhabungsprozess bleibt der Vergleichspunkt. Ein Wechsel braucht einen konkret ungelösten Kontakt- oder Materialbedarf.
Aufnehmen, führen und kontrolliert ablegen

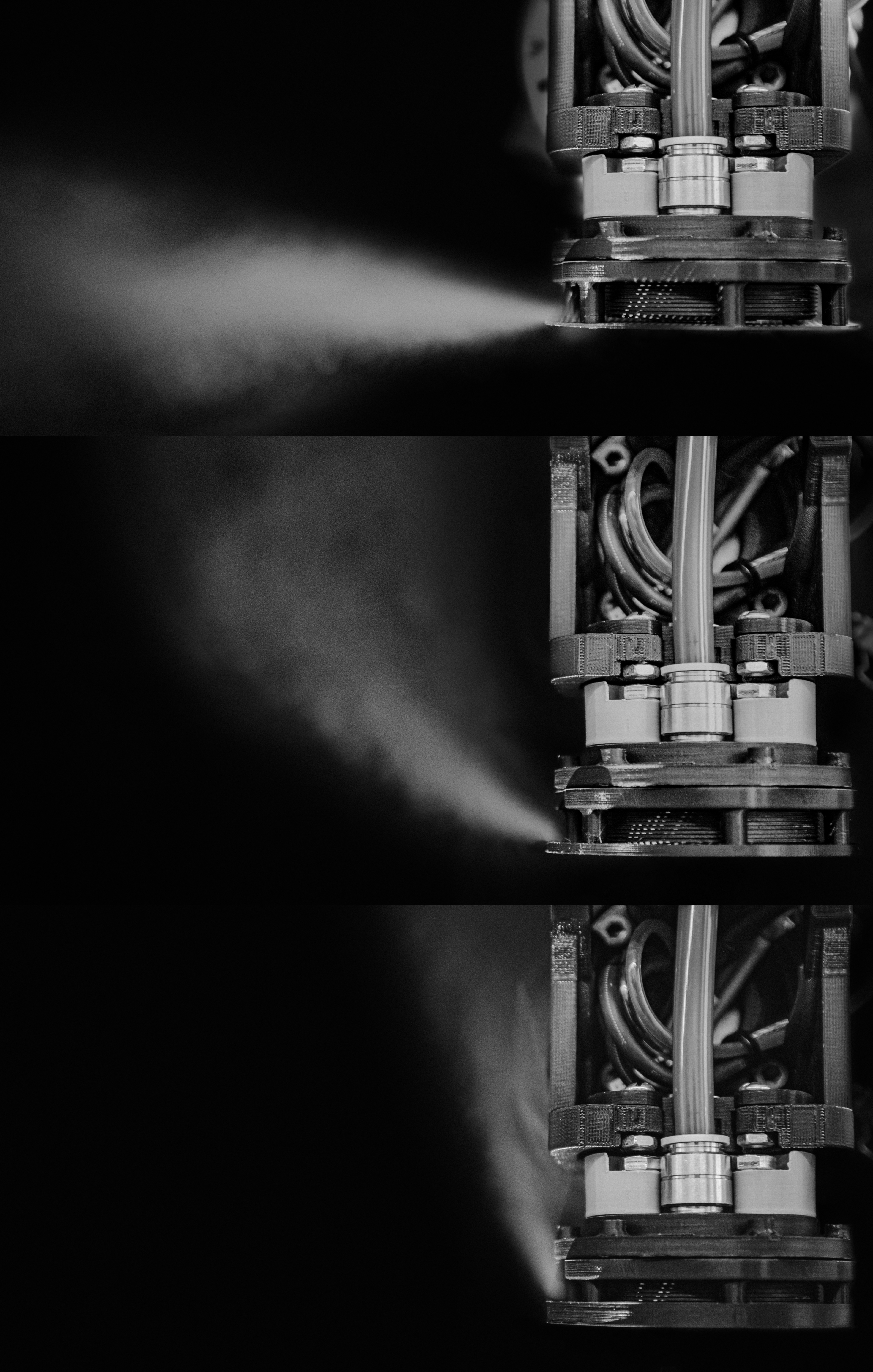

Ein flaches Teil kann eine empfindliche Oberfläche haben und zugleich Luft durchlassen oder sich im Luftstrom verformen. Ein herkömmlicher Saugnapf braucht dafür eine geeignete Kontakt- und Dichtfläche. Strömungsgreifer erzeugen stattdessen mit Druckluft ein Luftpolster und eine aufnehmende Druckverteilung. Das löst die anschliessende Führung und Übergabe noch nicht automatisch. [1] [2]
Verglichen werden zwei bereits beschriebene Anbieter: SMC Schweiz AG mit dem ZNC-Umfang und J. Schmalz GmbH mit SBS. Schmalz dient einmal als benannte technische Referenz wegen der dokumentierten SF-/HF-Ausführungen und des Pufferaufbaus. Dies ist ein begrenzter Angebotsvergleich, keine vollständige Marktübersicht und kein gemessener Marktführer-Nachweis.
Die gemeinsame Aufgabe ist die druckluftbetriebene Aufnahme geeigneter Flachteile. Zulässige Kontaktstellen, Materialzustand und vollständige Bewegung müssen gleich definiert sein. Besondere Reinheit, ESD-Eignung oder eine kontaktfreie Gesamtanlage werden durch diese allgemeine Familienauswahl nicht bestätigt.
Welcher Umfang passt zu Ihrem Vorhaben?
Wählen Sie Lieferumfang, erlaubte Berührung und Materialverhalten. Der Vergleich zeigt angebotene Funktionen, notwendige Ergänzungen und offene Nachweise. Mit der Auswahlliste können Sie die Anbieterspalten filtern.
Probleme, Angebote und Marken
Vergrössern, um die Beschriftungen zu lesen.
Die Suchnennungen unterscheiden sich je Land. Die Knotengrössen beruhen auf einem begrenzten Trends-Proxy mit mehrdeutigen und spärlichen Begriffssignalen; daraus folgt kein belastbarer Bekanntheits- oder Eignungsrang.
Kontaktarm ist eine konkrete Ausführung
Ein Anschlag verändert die Berührungsanforderung
Die deutsche ZNC-Originalinformation von November 2022 beschreibt die Grundaufnahme eines harten, luftdichten Flachteils. Ein optionaler Anschlag gegen Verrutschen und eine Abdeckung gegen Schwingung weicher Teile stellen laut derselben Unterlage Kontakt her. Der historische Dokumentstand bleibt ausdrücklich vom heutigen Schweizer Angebot getrennt. [1]
Bei SBS nennt die aktuelle Schmalz-Seite Elastomerpuffer an der Unterseite. Sie nehmen Querkräfte auf. Die passende Käuferfrage lautet deshalb: Welche Zonen dürfen berührt werden und welche Spuren sind zulässig? Eine erlaubte Pufferberührung ist eine andere Anforderung als ein Verbot jeder Berührung. [2]
Wenn Puffer oder Anschläge erlaubt sind, besteht für das enge Strömungsprinzip kein belegter grundsätzlicher Sieger. Eine vollständig kontaktfreie Übergabe verlangt dagegen einen Nachweis mit realer Bewegung und dem tatsächlichen Teil.
Porosität und Biegesteifigkeit zusammen prüfen
Schmalz unterscheidet Standard Flow für dichte bis leicht poröse Teile und High Flow mit höherer Leckagekompensation. Bei SMC bleiben für weiche oder perforierte Materialien insbesondere Führung, Schwingung und die kontaktierenden Optionen relevant. Beide brauchen einen zum Material passenden Luftstrom. [1] [2]
Leistungswerte dürfen dabei nicht zwischen Varianten übertragen werden. Die Daten des konkreten SBS20 HF nennen beispielsweise 5bar und ein saugdichtes Prüfwerkstück als Bezugsbedingung. Sie bestätigen keinen gleichen Halt an jeder Folie. Auch „ohne separaten Ejektor“ bei SBS bedeutet, dass die Bernoulli-Düse integriert ist; der Druckluftbedarf bleibt bestehen. [2] [3]
Ein Greifer ist noch kein vollständiger Übergabeprozess
SMC Schweiz beschreibt Engineering für Baugruppen, Steuerungen und Handlings. Welcher konkrete Zellenumfang daraus geliefert wird, muss der Auftrag festlegen. Auch die SBS-Komponente bestätigt für sich keinen kompletten Roboterprozess. Träger, Luftversorgung, Bewegungsablauf und Prüfung brauchen eine klare Zuordnung. [4]
Vertragspartner, Lieferung und Service für CH, DE oder AT sind einzeln zu vereinbaren. Der Bezug auf eine deutsche Gruppenunterlage belegt nicht automatisch die lokale Lieferung jeder beschriebenen Variante.
Drei Situationen, unterschiedliche Nachweise
Dichtes Teil, definierte Puffer erlaubt
Für eine vorhandene Integration sind bei beiden Anbietern Strömungsgreifer dokumentiert. Die Auswahl geht über die konkrete Ausführung, Platzverhältnisse, Luftversorgung und den Versuch mit denselben Grenzmustern weiter. Ein gemeinsamer unabhängiger Serienvergleich liegt hier nicht vor.
Keine Berührung an irgendeiner Stelle
SMC liefert mit der historischen Grundausführung einen konkreten Ansatz für die Aufnahme eines harten, dichten Teils. Die gesamte verlangte Bewegung ist damit noch nicht freigegeben. Für den beschriebenen SBS-Aufbau ist vollständige Kontaktfreiheit hier nicht bestätigt. Das ist eine offene Anforderung, kein Beleg genereller Nichtlieferfähigkeit.
Biegsames oder poröses Material als Gesamtanlage
Beide Angebote brauchen materialbezogene Auslegung und Ergänzungen zur Zelle. Bei ZNC darf die Schwingungsabdeckung nicht als kontaktfrei gelten; bei SBS sind Luftstromausführung und Querkraftpuffer zu prüfen. Ein benannter Verantwortlicher muss den vollständigen Übergabeprozess abnehmen.
Die vorhandene Lösung kann genügen
Wenn der bestehende Prozess alle Teile ohne unzulässige Spuren aufnimmt, führt und ablegt, ist ein Wechsel allein wegen des Luftpolsterprinzips nicht begründet. Installation, Druckluft, Geräusch, Wartung und geänderte Fehlerreaktionen gehören in den Vergleich. Eine Einsparung oder ein Taktgewinn ist hier nicht gemessen.
Prüfen Sie vor dem Wechsel, ob der Engpass tatsächlich durch den bisherigen Kontakt entsteht oder ob Zuführung, Variantenlage oder Bewegung die Ursache sind. Ein neuer Greifer löst diese Aufgaben nur im ausdrücklich angebotenen und integrierten Umfang.
Kontaktbild und Übergabe gemeinsam abnehmen
Engineering und Qualität legen zuerst erlaubte Kontaktzonen und prüfbare Spuren fest. Dann folgt derselbe vollständige Versuch für die in Frage kommenden Konfigurationen.
Bleiben innerhalb der Grenzmuster unzulässige Kontakte oder instabile Übergaben, muss die Ausführung oder das Greifprinzip geändert werden. Erfüllt der Bestand dieselben Kriterien bereits, kann er die passende Entscheidung bleiben.
Vergleichsbasis, Methode & Quellen
Suchfragen und Datengrundlage
Die dokumentierten Länder werden gleich gewichtet; innerhalb jedes Landes die vorab registrierten Suchvarianten ebenfalls. Gezählt werden Markennennungen je tatsächlich erfasstem Treffer (n/N), einmal je Marke und Treffer. Quelle und N sind pro Query dokumentiert; die Reihenfolge gehört zum jeweiligen Suchdienst. Die Linien zeigen hier die beobachtete Suchhäufigkeit; der vollständige SEO/GEO-Index bleibt separat unbekannt.
- Flachteile über ein Luftpolster aufnehmen / CH: Bernoulli Greifer empfindliche flache Werkstücke Schweiz (N=20)
- Flachteile über ein Luftpolster aufnehmen / DE: Bernoulli Greifer empfindliche flache Werkstücke Deutschland (N=21)
- Flachteile über ein Luftpolster aufnehmen / AT: Bernoulli Greifer empfindliche flache Werkstücke Österreich (N=20)
Begrenzter Vergleich der vorhandenen KOMs SMC Schweiz AG und J. Schmalz GmbH, jeweils nur des hier relevanten Strömungsgreiferumfangs. Schmalz ist benannte technische Referenz, keine unabhängig gemessene Marktanteilsführerschaft. Unternehmensquellen belegen angebotene Funktionen; der Prüfpfad ist eine redaktionelle Ableitung. Keine unabhängigen Kundenserien oder gleichbedingten Leistungstests.
Suchwahrnehmung und ihre Grenzen
Die Linien zeigen beobachtete Suchnennungen n/N in den gespeicherten CH-/DE-/AT-Fenstern des bereitgestellten Suchwerkzeugs, nicht Google-Ränge. Alle betrachteten Identitäten nutzen dieselben tatsächlichen Trefferlisten. Länder werden gleich gewichtet. Vollständiger SEO/GEO-Index und GEO-Komponenten bleiben unbekannt.
Die Knotengrösse verwendet einen begrenzten Google-Trends-Proxy aus Original-CSV, Kategorie Unternehmen und Industrie, Websuche, 261 gemeinsamen vollständigen Wochen vom 17.10.2021 bis 11.10.2026. SMC Pneumatik, Schmalz beziehungsweise die zusätzlich vorab registrierte Variante Schmalz Vakuum, Bernoulli Greifer und das Unternehmensthema Bühler Holding wurden im gemeinsamen Panel verglichen. Original- und Zusatzvariante sowie Länder erhalten gleiches Gewicht. Der breite Begriff Schmalz ist mehrdeutig; auch die engere Variante misst keine vollständige Markenbekanntheit. Die österreichische Referenz ist sehr spärlich. Aus diesen gerundeten und teils seltenen Signalen folgt kein belastbarer Bekanntheitsrang. LinkedIn und der gemischte Index bleiben unbekannt.
Die enge angebotene Luftpolsterfunktion wird im DON unabhängig von den qualitativen Auswahlstatus beurteilt. Abstand und Suchnennungen messen keine kundenspezifische Schadenfreiheit oder Gesamtanlagensicherheit. Im ENT erscheint nur der beobachtete T0-Zustand.
- SMC ZNC: Angebot und historische Funktionsgrenzen
SMC Schweiz: Vakuumsauger und ZNC · SMC Deutschland: ZNC-Originalinformation November 2022, S.1–2 · SMC Schweiz: angebotene Robotik-Komponenten. Geprüft am19.10.2026; Anbieterquelle. - Schmalz SBS: Aufbau, Puffer und SF/HF
Schmalz: Schwebesauger SBS, Aufbau und Anwendungen. Geprüft am19.10.2026; Anbieterquelle. - Schmalz SBS20: konkrete Prüfbedingungen
Schmalz: SBS20 HF, Bedingungen der Leistungsdaten. Geprüft am19.10.2026; Anbieterquelle. - Integration und lokale Liefergrenze
SMC Schweiz: Swiss Technical Center · Schmalz: Schwebesauger SBS, Aufbau und Anwendungen. Geprüft am19.10.2026; Anbieterquelle.
Tatsächliche Geschäftsbeziehungen, Vergütung oder Unterstützung sind für diesen Beitrag nicht bestätigt. Öffentliche Recherche bestätigt keine wirtschaftliche Unabhängigkeit.
