Der passende Griff beginnt am Werkstück

Ein Greifer muss mehr als das Teilgewicht kennen

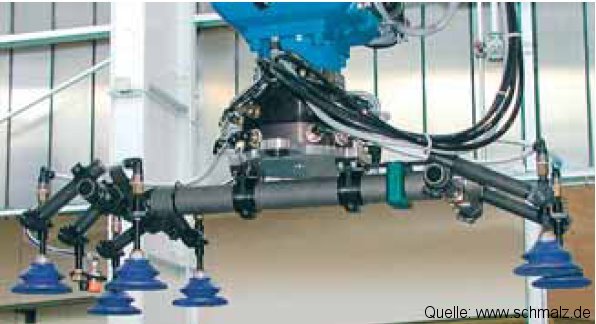

Eine wechselnde Kartongrösse, eine Aussparung im Blech oder eine andere Oberflächenstruktur verändert die Aufnahme. Wer hierfür einen Vakuumgreifer auswählt, entscheidet zugleich über Kontaktstellen, Luftstrom und Bewegung. Schmalz bietet dafür einzelne Sauger ebenso wie konfigurierte Robotergreifsysteme an. [S17] [S04]

Ein Flachsauger adressiert andere Konturen als ein Balg- oder Glockensauger. Der Balg kann Höhenunterschiede aufnehmen; Werkstoff und innere Struktur beeinflussen den Kontakt. Das ist ein technischer Ausgangspunkt, noch keine Freigabe für ein bestimmtes Originalteil. [S17]

Die J. Schmalz GmbH sitzt in Glatten. Ihr Angebot umfasst neben der Automation auch manuelle Hebehilfen und Vakuum-Spanntechnik. Diese Aufgaben teilen das Vakuumprinzip, verlangen aber unterschiedliche Auslegungen. [S01] [S11] [S21]

Kontakt, Leckage und Versorgung zusammen denken

Beim flächigen Greifen sind nicht immer alle Saugstellen belegt. Offene Stellen lassen Umgebungsluft einströmen. Die FA-X-/FA-M-Familie kombiniert deshalb Dichtelemente mit Strömungsventilen oder Widerständen. Die SVK-Ausführung schliesst unbelegte Saugstellen; SW begrenzt den Strom anders und wird unter anderem für lageunabhängige Aufgaben geführt. Die Wahl hängt von Teilbelegung, Oberfläche und Orientierung ab. [S04]

Auch die Versorgung ist Teil des Werkzeugs: FA-X hat einen integrierten Ejektor, FA-M einen Anschluss für externe Vakuumerzeugung. Bei FQE unterscheidet die aktuelle Produktseite Xb mit integrierter Erzeugung und externer Ventilsteuerung, Xc mit integrierten Steuerventilen und M für eine externe Quelle. Die Bezeichnung FQE allein beschreibt den Lieferumfang daher nicht ausreichend. [S04] [S05]

Ein Ejektor nutzt Druckluft. Elektrische Pumpen und Gebläse bieten andere Verhältnisse von Unterdruck und Volumenstrom. Eine dichte Fläche und ein luftdurchlässiges Werkstück können deshalb verschiedene Erzeuger verlangen. Der Betriebspunkt im realen System zählt, einschliesslich Leitungen, Filtern und Takt. [S09] [S10]

Das Werkzeug an den Ablauf anbinden

PXT verbindet Profile und Greifpunkte mit der Roboteranbindung. Das gemeinsam mit Zimmer Group entwickelte MATCH-System ergänzt standardisierte Wechsel- und Kommunikationsschnittstellen. Welche Medien, Signale und Werkzeugstationen tatsächlich benötigt werden, bleibt eine konkrete Integrationsaufgabe. [S06] [S19]

Die konkrete Ausführung lässt sich nachprüfen

Die FQE-Montageanleitung unterscheidet unter anderem Greifergrössen, Lastfälle, notwendiges Mindestvakuum und Einbauverantwortung. Damit lässt sich die Konfiguration prüfen. Sie liefert aber nicht das Ergebnis eines Versuchs mit dem Teil des Lesers. Die Verantwortung des Integrators für das Gesamtsystem bleibt ausdrücklich benannt. [S22]

Kontaktarm ist eine eigene Aufgabenstellung

Bernoulli-Greifer nutzen ein Luftpolster für empfindliche Teile. Die SBS-Ausführungen führen zugleich Gummipuffer zur Querkraftaufnahme auf. Eine kontaktarme Aufnahme darf daher nicht pauschal als berührungsfreie Bewegung unter jeder Last beschrieben werden. Wafer-, Strömungs- und Dünnglasgreifer bilden weitere, getrennte Familien. [S07] [S02]

Ein Managementsystem hat einen anderen Scope

Das gelesene DQS-Original 056744 QM15 nennt für Glatten Entwicklung, Produktion und Vertrieb von Vakuumkomponenten, Systemen und Aufspannlösungen sowie Handhabungssysteme und Energiespeicher. Es gibt den 25. September 2027 als Gültigkeitsende an. Der aktuelle QR-/Registerstatus wurde nicht abgefragt. Das Dokument bestätigt keine bestimmte Greifaufgabe. [C01]

Die Bewegungsaufgabe bestimmt den Ansatz

Neben Robotik bietet Schmalz Lagengreifer für Palettieraufgaben und Sackgreifer für flexible Hüllen an. Ganze Lagen, geringe Sackfüllstände und einzelne formstabile Teile sind unterschiedliche Auslegungsfälle. Ein geeigneter mechanischer Griff oder ein bereits stabiler Ablauf bleibt ein sinnvoller Vergleichspunkt. [S18] [S20]

Mit Grenzmustern statt mit dem günstigsten Muster beginnen

Für Engineering und Qualität ist eine gemeinsame Beschreibung der Aufgabe der nächste Schritt: Teilevarianten, Oberfläche, Masse und Schwerpunkt, Aufnahme- und Ablageposition sowie Bewegung. Dazu kommen erlaubte Kontaktspuren und ein festgelegtes Verhalten bei unzureichendem Vakuum. [S22]

Bei manuellen Hebehilfen müssen Bewegungsraum, Bedienposition und vollständiger Lastpfad hinzukommen. Kran, Hubwerk und Lastaufnahmemittel werden zusammen ausgelegt. Bei einer Spannaufgabe zur Bearbeitung kommen statt des Transportprofils die Bearbeitungskräfte und die verfügbare Spannfläche in den Vordergrund. [S13] [S21]

Die Chance liegt in einer passend kombinierten Lösung. Sie lässt sich aus dem Sortiment allein weder als Taktgewinn noch als Energie- oder Gesundheitswirkung beziffern. Für den DACH-Einsatz sind ausserdem Vertragspartner, Lieferumfang, Ersatzteile und örtlicher Service konkret zu klären. [S16]
