Eine Seriennummer braucht mehr als einen Laser

Das Werkstück gibt den Ablauf vor

Ein kleines Typenschild im Tray, ein schweres Gussteil und eine Fahrgestellnummer verlangen unterschiedliche Bearbeitungsplätze. Der Laser muss die Fläche erreichen; die Aufnahme muss das Teil passend halten. Gleichzeitig muss feststehen, aus welchem Auftrag die Kennung kommt. Trotec bildet diese Unterschiede mit Markierstationen, integrierbaren Köpfen und projektierten Sonderlösungen ab. [R03] [R09] [R11]

Das österreichische Unternehmen Trotec Laser GmbH sitzt in Marchtrenk und gehört laut Impressum zur TroGroup. Das Galvo-Kompetenzzentrum der separaten Trotec Laser Automation GmbH in Markdorf entwickelt und produziert SpeedMarker- und InMarker-Systeme. Der Artikel behandelt dieses Markenangebot; welche Gesellschaft liefert und integriert, ist im konkreten Angebot festzuhalten. [R01] [R12]

Das optische Feld ist kleiner als die verfahrbare Fläche

Beim Galvosystem lenken bewegte Spiegel den Strahl über ein durch die Linse bestimmtes Feld. Zusätzliche Achsen können das Teil oder den Bearbeitungskopf versetzen. Die größere Bearbeitungsfläche entsteht dann abschnittsweise. Trotec nennt für den SpeedMarker 700 mit F-160-Linse ein Markierfeld von 120 × 120 Millimetern; mit X- und Y-Achsen beträgt das ausgewiesene Bearbeitungsfeld 440 × 400 Millimeter. Das sind zwei verschiedene Größen derselben Konfiguration. [R05]

Die Oberfläche muss ihrerseits zur Laserwirkung passen. Das Fraunhofer ILT beschreibt Leistungsanpassung, Pulsformung und Fokussierung als Stellgrößen für Beschriftung und gezielten Materialabtrag. Daraus folgt für die Auswahl: Metalllegierung, Beschichtung oder Kunststoffrezeptur gehören in die Spezifikation. Die generelle Bezeichnung „Metall“ oder „Kunststoff“ reicht als Abnahmegrundlage nicht aus. Technische Einordnung [R22]

Ein neuer Tischsystempfad mit eigener Software

Der aktuelle SpeedMarker 330 verbindet laut Produktseite einen 100-W-MOPA-Faserlaser mit Ruby. Sein Markierbereich beträgt 150 × 150 Millimeter, die maximal angegebene Werkstückgröße ungefähr 375 × 288 × 150 Millimeter. Die größeren Maße bedeuten kein entsprechend großes optisches Feld. Die genannte Markiergeschwindigkeit bis sieben Meter pro Sekunde ist ebenfalls keine Zeitangabe für einen vollständig beladenen, geprüften und entladenen Auftrag. Klassische SpeedMarker-Konfigurationen beschreiben dagegen SpeedMark; die aktuelle gleichnamige SpeedMarker-700-Einzelseite behandelt eine CO₂-Variante für organische Materialien. Quelle und Software deshalb je Angebot festlegen. [R04] [R03] [R20]

Positionieren ist noch keine Codeprüfung

SpeedMark verbindet grafische Abläufe, variable Inhalte, Skripte und Achssteuerung. Die optionale Vision-Funktion unterstützt die Positionierung. Ob ein Code die geforderte Qualität erreicht, verlangt einen gesondert vereinbarten Prüfumfang. Ruby verbindet hingegen Gestaltung, Auftragsvorbereitung und Betrieb unterstützter Geräte im Netzwerk. Die Produktseiten beschreiben lokale Jobs und Parameter sowie zusätzliche Cloud-Funktionen etwa bei der Materialdatenbank. Für eine Integration zählen daher Edition, Datenfluss und Fehlerverhalten; „webbasiert“ legt den Speicherort nicht allein fest. [R06] [R08]

Für die Linie bietet Trotec den InMarker und für Tiefengravuren den VIN Marker an. Schnittstellen und lokale Abschirmung unterstützen die Integration. Beim InMarker hängt die genannte Laserklasse von Safetycone und Pilotlaser ab; ohne Cone nennt die Quelle Klasse 4. Ein Standardcone setzt eine passende Kontaktgeometrie voraus. Kundenspezifische Aufnahmen, Zuführungen und Schutzlösungen gehören deshalb zum projektierten Umfang. Konfigurationsgrenze [R09] [R10] [R11]

Der Nachweis betrifft die ganze Kennzeichnungskette

Ein geeigneter Anwendungsversuch verarbeitet die tatsächlichen Oberflächen und Teilelagen sowie eine realistische Folge variabler Daten. Vorher festzulegen sind Kennungsinhalt, Position, Lesbarkeit, notwendige Beständigkeit und zulässige Bauteilveränderung. Hinzu kommen vollständige Teilezeit und das Verhalten bei Abbruch, fehlenden Teilen oder wiederholtem Start. Das sind hier redaktionelle Prüfanforderungen; eine solche Abnahmeserie für einen Leserbetrieb liegt nicht vor. [R04] [R06] [R09]

Die beiden gelesenen TÜV-Austria-Urkunden betreffen Managementsysteme. Für Marchtrenk nennen sie ISO 9001, 14001, 45001 und 50001 im Scope Entwicklung, Herstellung und Vertrieb von Lasergeräten, Zubehör und Gravurmaterialien. Für Markdorf ist ISO 9001 für Planung, Konstruktion und Herstellung von Laserbeschriftungssystemen im Serien- und Sondermaschinenbau ausgewiesen. Beide Dokumente sind auf den 27. Mai 2024 datiert und nennen den 20. Mai 2027 als Ablaufdatum; das Ausstellerregister wurde nicht geprüft. Daraus entsteht keine Freigabe einer konkreten Kennung oder eines Medizinprodukts. [C01] [C02]

Weitere Angebote bedienen andere Bearbeitungsaufgaben

Zum Betrieb gehören Atmos-Absaugung, ausgewählte Gravurmaterialien und Service. Die Atmos-Pure-Anleitung begrenzt die Verwendung und behandelt unter anderem Brand- und Explosionsrisiken; eine passende Filteranlage ist kein pauschaler Nachweis schadstofffreier Raumluft. Bei Materialien gelten Eigenschaften für den konkreten Artikel. TroCare unterscheidet Maintenance, Protect und Protect Plus mit unterschiedlichem Leistungsumfang. Lokale Reaktionsbedingungen und Ausschlüsse gehören ins Angebot. [R14] [R21] [R18] [R17]

Die vorhandene Kennzeichnung kann bereits genügen

Der Leser sollte den neuen Prozess am qualifizierten Bestand messen: gleiche Daten, gleiche Teile und gleiche Beanspruchung. Ein externer Beschriftungsprozess, mechanische Gravur, Nadelprägung oder ein geeignetes Etikett können je Aufgabe Vergleichswege sein. Welche davon genügt, entscheidet die Produktanforderung. Ein unabhängiger Vergleich unter identischen Bedingungen wurde hier nicht durchgeführt. Entscheidungsrahmen

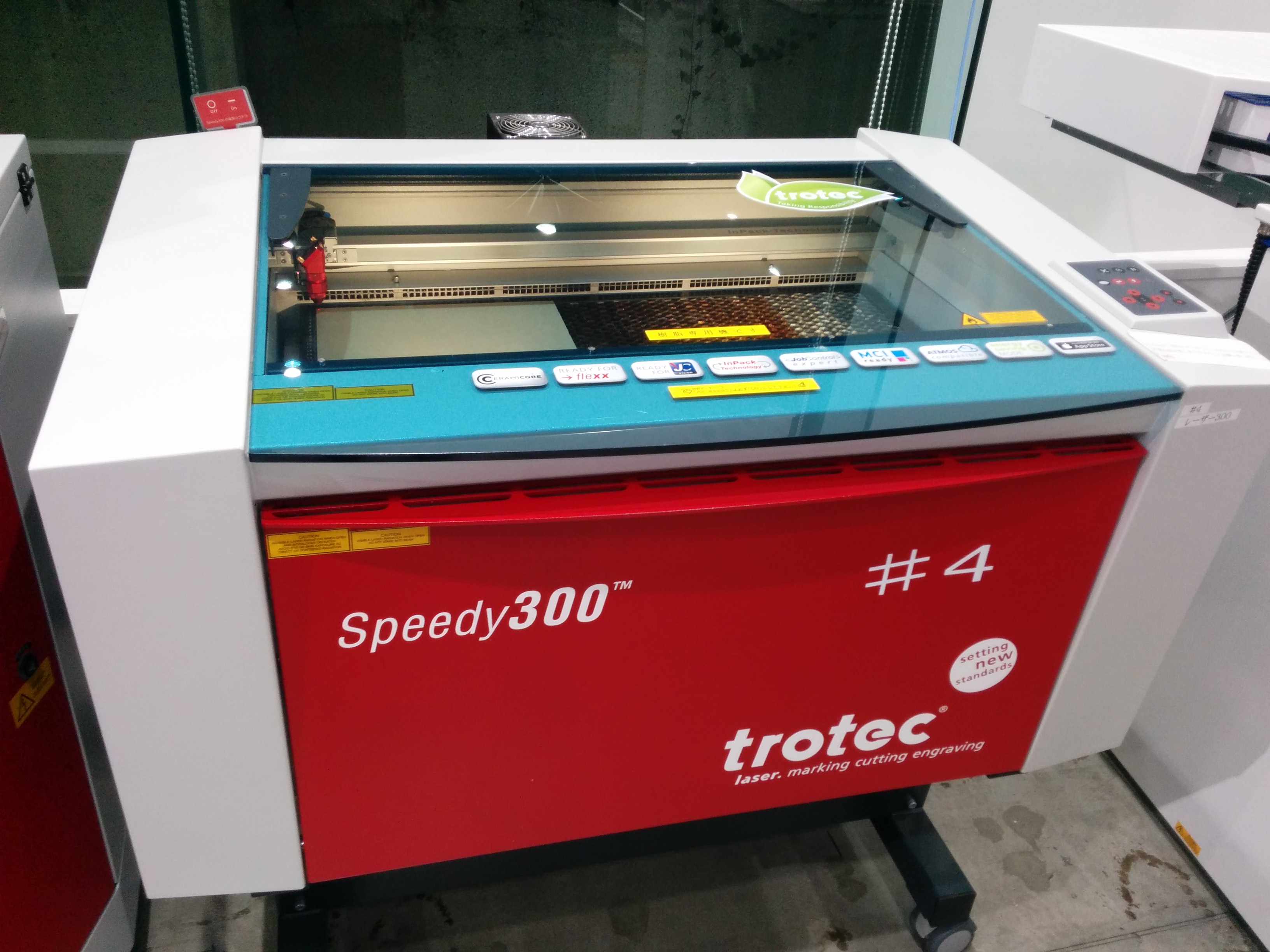

Auch innerhalb des Laserangebots bleiben Rollen verschieden. Eine manuell beladene Station, ein integrierbarer Kopf und ein Flachbettgerät verlangen andere Handhabung und Planung. Metall markieren ist eine andere Aufgabe als eine Metallplatte zu schneiden. Und die projektabhängige Tiefengravurangabe beim VIN Marker ersetzt weder die vereinbarte Gravurtiefe noch einen nachgewiesenen Gesamtzyklus. [R09] [R10] [R07]

Mit Materialprobe und Datenablauf beginnen

Ein brauchbarer erster Prüfauftrag enthält das schwierigste Originalteil, die reale Oberflächenstreuung, gewünschte Kennungen und ihre spätere Beanspruchung. Dazu kommen Aufnahme, verfügbare Zeit und die Systeme, die Daten senden oder Ergebnisse benötigen. So lässt sich klären, welche Gerätefamilie und Integration überhaupt zur Aufgabe passen. [R11] [R06]

Trotec nennt auf der Schweizer Website Demonstrationsmöglichkeiten in Lyss und Volketswil sowie Schulungen der Academy. Ein solcher Termin kann Material, Handhabung und Software am konkreten Fall zusammenführen. Liefergesellschaft, aktuelle Editionen, Sicherheits- und Absaugumfang sowie Servicebedingungen sollten dabei ausdrücklich festgehalten werden. Die Präsenz eines Standorts ersetzt diese Vereinbarung nicht. [R19] [R17]
