Der Lastfall entscheidet über die Temperierung

Vom Sollwert zur Prozessaufgabe

Ein Reaktor, ein Prüfstand und eine gekühlte Maschine können dieselbe Vorlauftemperatur verlangen und trotzdem verschiedene Temperiersysteme brauchen. Die Wärmelast, die gewünschte Geschwindigkeit eines Temperaturwechsels und der Druckverlust im angeschlossenen Kreis bestimmen mit, welches Gerät passt.

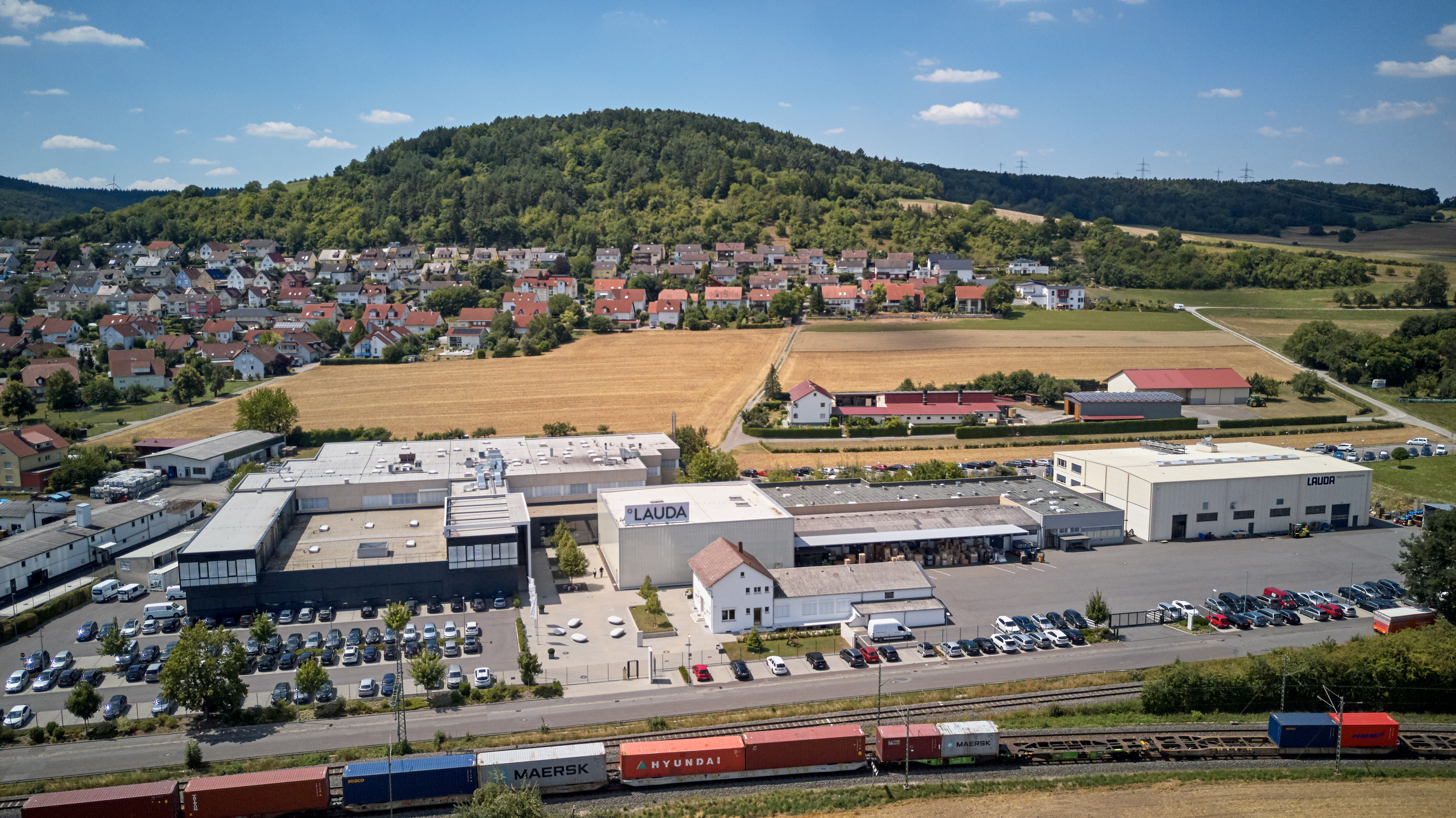

LAUDA sitzt in Lauda-Königshofen und bietet neben Laborgeräten ein breites Programm flüssigkeitsbasierter Temperiergeräte und industrieller Anlagen an. Der öffentliche Auftritt verbindet dabei Angebote mehrerer Gruppengesellschaften. Ultracool in Terrassa entwickelt und produziert Wasserumlaufkühler; LAUDA-Noah ist auf Peltier-Technologie ausgerichtet. Das ist eine belegte Arbeitsteilung, keine Aussage, dass jedes Angebot am deutschen Hauptsitz gefertigt wird. [S02] [S03] [D01]

Für die Auswahl ist zuerst das Ziel am Verbraucher festzulegen: Welche Temperatur soll wo erreicht werden, mit welchem Zeitverlauf und bei welcher gleichzeitigen Wärmefreisetzung? Dazu kommen Medium, Leitungen, Pumpenbetriebspunkt und die verfügbare Wärmeabfuhr. Die größte Zahl im Familienprospekt beantwortet diese Fragen nicht.

Drei Hydraulikkonzepte, unterschiedliche Aufgaben

Integral T arbeitet mit offener Hydraulik und einer Eintauchpumpe. Der interne Bypass begrenzt den Druck; ein unterbrochener externer Volumenstrom beim Verbraucherwechsel ist nach Anbieterbeschreibung möglich. Das Konzept adressiert unter anderem Prüfprozesse mit häufig wechselnden Verbrauchern. Der Familienbereich reicht von −32 bis 150 °C, einzelne Typen enden bereits bei 120 °C. [S23] [S04]

Integral XT verwendet dagegen das Durchflussprinzip mit Kaltölüberlagerung und einer elektronisch geregelten, magnetgekuppelten Pumpe. Das ist eine andere Medien- und Hydraulikführung. Die Familienhülle von −90 bis 320 °C gilt nicht für jeden XT: Ein IN 590 XTW ist in der Typentabelle mit −90 bis 220 °C geführt. Das passende Medium und die Grenze des Verbrauchers bleiben Teil der Auslegung. [S22] [S04] [S31]

Integral P ergänzt das Durchflussprinzip um eine Drucküberlagerung bis 4 bar. Damit beschreibt LAUDA Wasser-Glykol-Anwendungen von −40 bis 140 °C. Dieser Überlagerungsdruck ist vom separat gelisteten maximalen Pumpenförderdruck zu unterscheiden. Eine zulässige Gesamtbelastung des angeschlossenen Kreises lässt sich daraus nicht durch einfaches Addieren ableiten. [S21] [S04]

Andere Aufgaben führen zu anderen Geräten: Microcool kühlt kleinere externe Lasten. Variocool erweitert Pumpen- und Schnittstellenoptionen im moderaten Temperaturbereich. Ultratemp adressiert größere biotechnologische Heiz- und Kühlaufgaben; die genannten Reaktorvolumina von 2.000 bis 5.000 Litern sind eine Anwendungsorientierung, keine Eignungszusage für jedes Gefäß dieser Größe. [S30] [S05] [S06]

Die Daten brauchen eine konkrete Ausführung

Der Ultracool-Prospekt vom März 2026 macht die Bedingungen sichtbar: Für den UC 100 nennt die Tabelle 124,7 kW Kälteleistung bei 20 °C Wasseraustritt, 25 °C Umgebung und 50 Hz. Bei 10 °C Wasseraustritt sind 95,3 kW angegeben. Die Tabellenwerte sind deshalb kein gleichbleibendes Leistungsversprechen über den gesamten Arbeitsbereich. Die Produktseite enthält daneben Varianten mit anderen Werten; entscheidend sind Generation und Bestellnummer. [D04] [S07]

Auch die Aufstellung ist typabhängig. Im selben Prospekt stehen UC 2 und UC 4 mit IP 32 und einer minimalen Umgebungstemperatur von −15 °C. Für UC 8 bis UC 100 stehen IP 54 und −20 °C. Die allgemeinere Aussage zur Außenaufstellung mit IP 54 darf daher nicht auf jedes kleine Gerät übertragen werden. Der Prospekt beschreibt außerdem ein integriertes Sicherheitskonzept für die Propan-Ausführungen. Dessen Aufstellungs- und Versorgungsbedingungen gehören zur Geräteauswahl. [D04]

Gleicher Modellname, anderer Nachweis

Ein separat veröffentlichtes UC-100-Dokument nennt SEPR 6,20 und das Kältemittel R410A. Der aktuelle Propan-Prospekt führt für UC 100 SEPR 5,40. Das sind unterschiedliche Datensätze; der ältere Wert darf die neue Ausführung nicht bewerten. Die SEPR-Deklaration ist zudem keine unabhängig protokollierte Leistungsmessung beim späteren Kunden. [D05] [D04]

Eine belastbare Einsparung verlangt ebenfalls eine passende Vergleichsbasis. Die beworbenen bis zu 50 Prozent beziehen sich im Prospekt auf Betriebsbedingungen und den Vergleich mit konventionellen, nicht ökodesignkonformen Kühlern. Die Produktseite nennt Amortisation unter einem Jahr, der Prospekt typischerweise 1,5 bis 2,5 Jahre. Daraus ergibt sich keine allgemeine Wirtschaftlichkeitszusage für einen heutigen Anlagenvergleich. [D04] [S07]

Die veröffentlichten DQS-Kopien unterscheiden Qualitätsmanagement, Umweltmanagement und den medizinbezogenen Geltungsbereich. ISO 13485 umfasst hier Produktion, Vertrieb und Service von Temperiergeräten für die Medizintechnik. Das ist weder eine allgemeine Freigabe jedes Geräts als Medizinprodukt noch eine Validierung eines kundenseitigen Verfahrens. Die Kopien und ihre Anhänge wurden geprüft; ihr aktueller QR-Livestatus wurde nicht verifiziert. [D01] [D02] [D03]

Die Wärmequelle entscheidet über das Konzept

Wenn bereits geeignete Primärmedien vorhanden sind, kann eine Sekundärkreisanlage sinnvoll sein. Muss Kälte unabhängig erzeugt werden, kommt eine Kältemaschine hinzu. Eine elektrisch beheizte Wärmeübertragungsanlage bedient wiederum eine andere Versorgungssituation. Die Entscheidung betrifft somit die gesamte Temperierkette. [S08] [S09] [S10]

In der Schweiz bieten unter anderem Tool-Temp, Regloplas und HB-Therm flüssigkeitsbasierte Temperiergeräte an. Ihre dokumentierten Angebote sind reale Alternativen in passenden Teilaufgaben. Daraus folgt keine Gleichwertigkeit für kryogene, Salzschmelze- oder großtechnische Anlagenaufgaben. Ein Vergleich braucht dieselbe konkrete Anwendung. [P01] [P02] [P03]

Vom Gerät zur integrierten Anlage

Im Anlagenbau kombiniert LAUDA Heiz- und Kühlmodule, Pumpen, Ausdehnung und Steuerung. SUK-Prozesskühlanlagen nutzen je nach Tiefsttemperatur unterschiedliche Verdichterstufen oder Kaskaden. Kryopac führt die Kälte über einen speziellen Wärmetauscher für flüssigen Stickstoff zu. Bei Salzschmelzeanlagen verlangt der Betrieb oberhalb des Erstarrungspunkts ein eigenes Tank- und Rückentleerungskonzept. Diese Prinzipien lassen sich nicht durch eine gemeinsame Maximaltemperatur ersetzen. [S09] [S11] [S12]

Einige Angaben brauchen vor der Bestellung zusätzliche Klärung: Die TR-Seite nennt in der Überschrift −150 °C, in der Tabelle −100 °C als Untergrenze. Beim Ultracool Classic steht im Übersichtstext „bis 265 kW“, während die Typentabelle bei 20 °C und 50 Hz bis 336,9 kW reicht. Solche Unterschiede sind mit dem freigegebenen Datenblatt der konkreten Anlage beziehungsweise Ausführung aufzulösen. [S10] [S07]

Der datierte Bericht von Frank Kufen in cav 12/2007 beschreibt bei Victrex einen zentralen gasbefeuerten Thermalölerhitzer von 1,5 MW mit Sekundärkreisen für +20 bis +360 °C. Er zeigt einen historischen Anlagenansatz. Seine Kosten- und Betriebsaussagen sind kein aktueller Nachweis für ein anderes Werk. [D06] [S13]

Integration endet nicht am Netzwerkanschluss

Die Command App bedient kompatible Geräte im Firmennetz. Die veröffentlichte Tabelle nennt für Integral Mindestversionen 1.52 beziehungsweise 1.57 für Professional. Variocool benötigt ab Version 1.76 das Ethernet-Modul Advanced LRZ 930; Professional ist dafür noch als künftig verfügbar ausgewiesen. LAUDA.LIVE bietet Dokumente und Ferndiagnose, während vorausschauende Wartung als vorbereitete Weiterentwicklung beschrieben wird. Eine fertig validierte Ausfallprognose lässt sich daraus nicht ableiten. [S16] [S15]

Zum Betrieb gehören auch Medien und Service. Die Temperierflüssigkeit muss zur konkreten Bauart, Viskosität und Temperatur passen; die allgemeine Flüssigkeitsübersicht ersetzt keine Freigabe für eine 400-°C-Anlage oder −150-°C-Aufgabe. Die angebotene Fünfjahresgarantie ist an Registrierung, teilnehmende Länder und Partner sowie weitere Geräte-, Medien- und Wartungsbedingungen gebunden. Für die Schweiz ist IGZ Instruments in der Teilnehmerliste genannt. Vor-Ort-Leistungen und lokale Reaktionszeiten sind gesondert zu vereinbaren. [S31] [S18] [S33]
