Was eine Industriekamera tatsächlich liefert

Die Pixelzahl beantwortet die Prüfaufgabe noch nicht

Eine Kamera kann ein scharfes Bild liefern, ohne den relevanten Fehler zuverlässig zu erkennen. Für die Beschaffung ist deshalb zuerst zu klären, ob ein Oberflächenmerkmal, eine räumliche Lage, eine Bildklasse oder der Ablauf vor einem Maschinenstopp gebraucht wird. Diese Einordnung ist die redaktionelle Schlussfolgerung aus den unterschiedlichen Erfassungs- und Auswertepfaden des IDS-Portfolios.

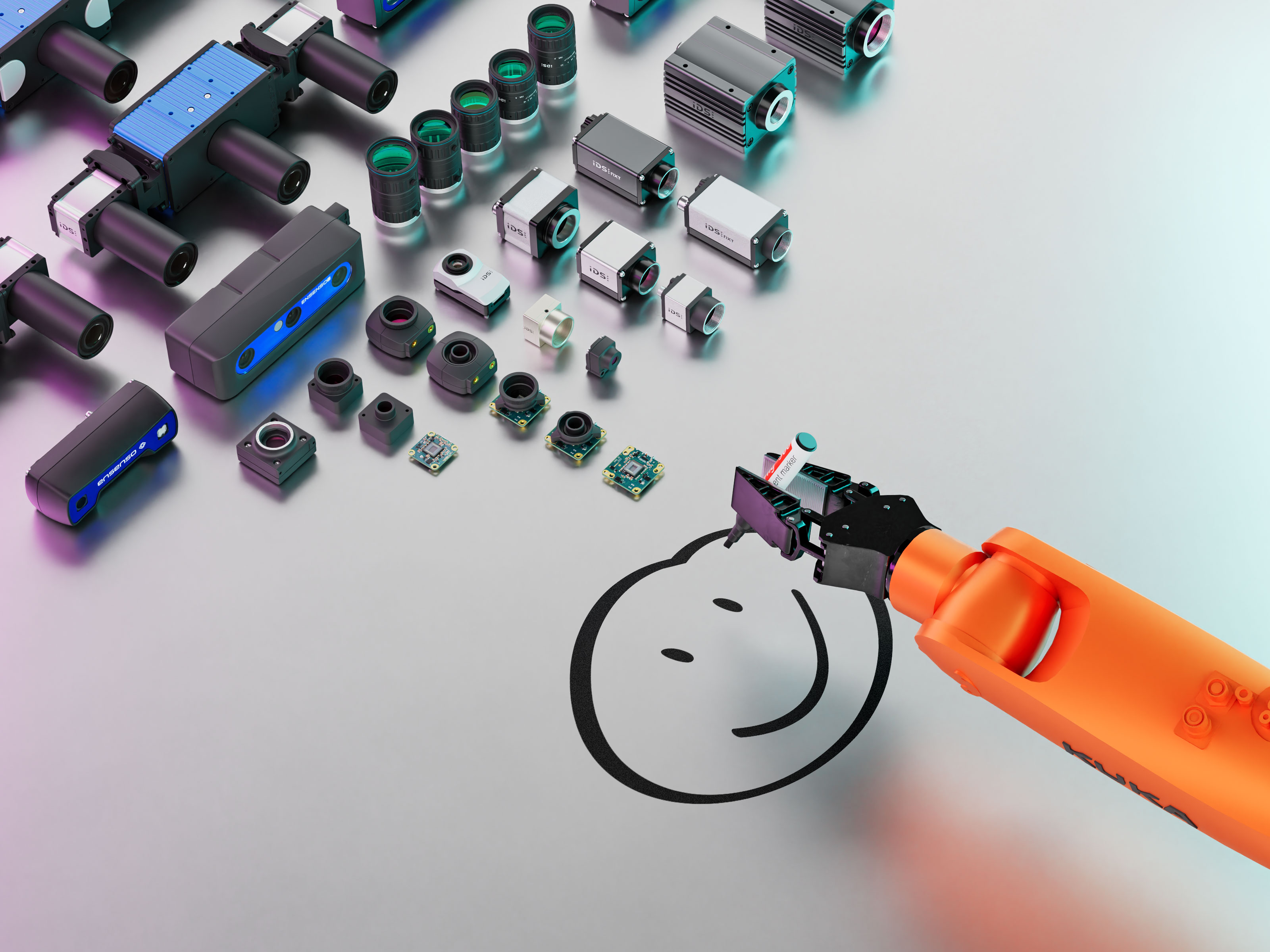

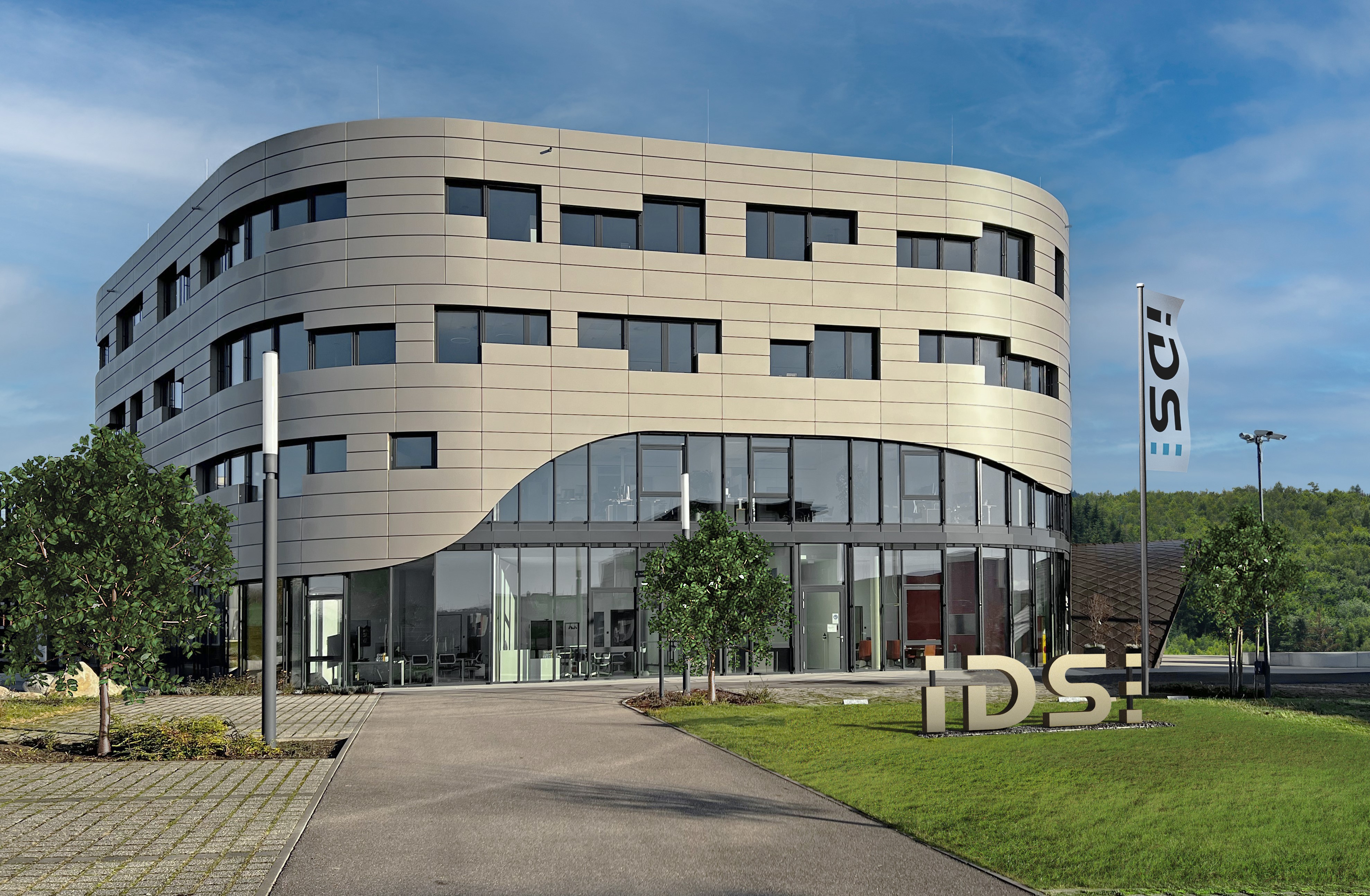

Die IDS Imaging Development Systems GmbH sitzt in Obersulm. Das Unternehmen beschreibt neben uEye-Flächenkameras auch Ensenso-Stereokameras, die ToF-Kamera Nion, NXT-Kameras mit eingebetteter Bildauswertung sowie Live- und Event-Vision-Produkte. Der gemeinsame Firmenname macht diese Angebote nicht austauschbar. [S01] [S02] [S04] [S05] [S06] [S08] [S09]

Bei einer vollständigen optischen Prüfung kommen weitere Aufgaben hinzu. Das Fraunhofer IPK beschreibt dafür ausdrücklich Bildverarbeitungsalgorithmen sowie mechanische und elektrische Integration. Diese allgemeine Einordnung ist kein Test einer IDS-Kamera; sie zeigt, weshalb der Lieferumfang einer Komponente und der eines Inspektionssystems getrennt bestellt werden müssen. [I01]

Vom Lichtsignal zum brauchbaren Ergebnis

2D: die Aufnahme passend machen

Bei den uEye-Flächenkameras beginnt die Auslegung mit Sensor, Optik, Beleuchtung und Schnittstelle. IDS beschreibt USB- und GigE-Familien sowie Gehäuse- und Boardlevel-Ausführungen. LE- beziehungsweise XLS-Varianten und der modulare ACP-Ansatz adressieren auch den Einbau in Geräte. Ein offenes Kameramodul spart jedoch nicht die Prüfung von Befestigung, Wärme, Schutz und elektrischer Umgebung. [S02] [S03]

IDS peak stellt dafür Kamerazugriff, Parametrierung und Bildverarbeitungskomponenten bereit, unter anderem für C/C++, C# und Python. Das erleichtert die Softwareanbindung; die fachliche Entscheidung, welcher Bildinhalt als Fehler gilt, entsteht dadurch noch nicht. Modell, Firmware und Transportlayer müssen zusammenpassen. [S07] [S10]

1. 01 → AUFGABE

   Das Merkmal definieren

   Fehler oder Geometrie, Objektbewegung und nötigen Datentyp bestimmen.

2. 02 → ERFASSUNG

   Den passenden Pfad wählen

   Bild, Tiefe, Klasse, Prozessvideo oder Pixelereignis erzeugen und anbinden.

3. 03 → ABNAHME

   Das Ergebnis prüfen

   Reale Varianten und Fehlfälle durch den gesamten Prozess führen.

3D: räumliche Daten sind verfahrensabhängig

Ensenso erzeugt Tiefe aus zwei Blickrichtungen. Ein Projektor legt Muster auf die Oberfläche, damit der Bildvergleich zuordenbare Punkte findet. Aus deren Verschiebung und der bekannten Aufnahmegeometrie berechnet das Verfahren eine Punktwolke. Texturarme oder spiegelnde Oberflächen erschweren die Zuordnung; die Musterprojektion soll sie verbessern. [S15]

Die XR-Serie verlagert die Stereo-Verarbeitung auf das Gerät. Für die Auswahl wesentlich ist die Bewegung: XR30 nutzt ein einzelnes Bildpaar; der FlexView2-Mehrbildmodus der XR36 nimmt mehrere Musterlagen auf und verlangt eine statische Szene. Mehr Detail durch zusätzliche Aufnahmen ist deshalb keine kostenlose Verbesserung für ein bewegtes Werkstück. [S04] [S15]

Nion nutzt dagegen Time-of-Flight. IDS nennt zum Serienstart am 31. März 2026 eine Auflösung von 1,2 Megapixeln, 30 Bilder pro Sekunde, einen Arbeitsbereich von 0,3 bis 7,5 Metern sowie IP67 und PoE. Das sind Herstellerdaten dieses Produkts. Weder die Reichweite noch die Pixelzahl belegt, welche Maßtoleranz unter einer bestimmten Oberfläche und Beleuchtung erreichbar ist. [S05]

KI: Entwicklung in der Cloud, Ausführung auf der Kamera

IDS NXT kombiniert Kamerahardware mit Vision Apps, etwa für Klassifikation, Objekterkennung oder Anomalieerkennung. Im AI-Vision-Studio IDS lighthouse werden Bilder verwaltet, markiert, zum Training verwendet und mit Testbildern ausgewertet. Diese Entwicklungsumgebung ist cloudbasiert und nutzt laut IDS Microsoft Azure; die erzeugte App kann anschließend auf der NXT-Kamera ausgeführt werden. [S06] [S14]

Der Ort der Inferenz und der Ort des Trainings sind somit zwei verschiedene Entscheidungen. Ein blockbasierter Editor nimmt Programmierarbeit ab, definiert aber nicht von selbst die relevanten Fehler. Geeignete Bilder, saubere Labels und getrennte Testfälle bleiben nötig. Auch die Benutzerlizenz für das Studio gehört in den Beschaffungsumfang. [S14] [S10]

Monitoring und Events: zwei Arten, Veränderungen zu sehen

uEye Live dient der Prozessbeobachtung. Hardwareencoding, konfigurierbare Streams und getriggerte Aufzeichnung auf Kameraspeicher sollen helfen, einen Ablauf um ein Ereignis herum nachzuvollziehen. Ein gespeichertes Video gibt Anhaltspunkte für die Analyse; es liefert nicht automatisch eine Fehlerursache oder ein qualifiziertes Gut-/Schlecht-Signal. [S08]

uEye EVS arbeitet anders: Der Sony/Prophesee-Sensor IMX636 liefert asynchrone Helligkeitsänderungen einzelner Pixel mit Zeit- und Ortsinformation. Dafür braucht die Anwendung einen passenden Event-Datenpfad. IDS nennt ein HAL-Plugin zusammen mit einer kompatiblen Version des Prophesee Metavision SDK. Wer statische Vollbilder benötigt, muss prüfen, ob diese Datenform seine Aufgabe überhaupt erfüllt. [S09] [S10]

Auch der Softwarepfad bleibt produktspezifisch: IDS peak ist nicht pauschal der einzige Zugang für alle Familien. Ensenso nutzt sein eigenes SDK, EVS die genannte Partnerkombination. Öffentliche Änderungs- und Abkündigungslisten helfen, die konkrete Generation zu bestimmen; sie ersetzen keine Liefervereinbarung für die Lebensdauer einer Maschine. [S04] [S07] [S10] [S11] [S12]

Beschriebene Funktionen und gemessene Prüfleistung trennen

Die Produktunterlagen belegen, welche Funktionen IDS anbietet und wie die Erfassungswege beschrieben sind. Sie belegen keine allgemeine Fehlerrate an einem beliebigen Kundenteil. Auch die von IDS genannte NXT-Referenz Scheucher Holzindustrie GmbH bleibt hier ein Hersteller-Testimonial; eine unabhängig ausgewertete Messreihe liegt für diesen Artikel nicht vor. [S06]

IDS nennt ISO 9001:2015, ISO 14001:2015 und AEO-C. Die vollständige aktuelle Zertifikatsgeltung wurde hier nicht abschließend verifiziert. Solche Angaben zum Unternehmen dürfen ohnehin nicht als Nachweis einer bestimmten Erkennungsgenauigkeit gelesen werden. [S16]

Der richtige Vergleich beginnt beim Lieferumfang

Ein Komponentenvergleich und die Vergabe einer fertigen Prüfanlage sind verschiedene Beschaffungsentscheidungen. Baumer und Photonfocus sind reale Schweizer Anbieter industrieller Kamera- beziehungsweise Modullösungen; Basler bietet ebenfalls Kameras und Software. qmt beschreibt dagegen auch die Entwicklung optischer Systeme und Algorithmen. Daraus lässt sich ohne gemeinsamen Test keine Rangfolge ableiten. [B01] [B02] [B03] [B04]

Projektpreis, Integrationsstunden, Lizenzumfang und vertragliche Unterstützung sind hier nicht gemeinsam erhoben. Ein günstigerer Betrieb oder ein wirtschaftlicher Vorsprung wird deshalb nicht behauptet.

Vor der Bestellung einen gemeinsamen Bezugsfall festlegen

Für Geräte- und Anlagenbauer ist die wichtigste Folge eine klare Aufgabenteilung: Entwicklung bestimmt den Datenpfad, Qualität definiert die Fehler und akzeptablen Ergebnisse, Produktion die realen Betriebsbedingungen. Einkauf und IT/OT klären Revision, Softwarelizenz, Trainingsdatenweg und Pflege. Erst daraus entsteht ein prüfbarer Auftrag.

Das gilt auch für Schweizer Betriebe, die Komponenten selbst integrieren oder eine komplette Inspektionslösung beziehen. Die recherchierten Schweizer Alternativen zeigen unterschiedliche Leistungsumfänge; eine pauschale Empfehlung für IDS oder einen Peer folgt daraus nicht. [B02] [B03] [B04]
