Vom Gerätesollwert zur Prozesstemperatur

Der Messpunkt gehört zur Aufgabe

Ein Reaktor soll einer Temperaturkurve folgen, ein Prüfling wiederholbare Lastwechsel durchlaufen oder ein Verbraucher seine Prozesswärme abgeben. Diese Aufgaben nutzen alle einen Flüssigkeitskreislauf, verlangen aber unterschiedliche Wärmeleistung, Hydraulik und Regelung. Ein Sollwert am Temperiergerät beschreibt zunächst nur die Vorgabe. Ob sie im Prozess erreicht wird, hängt auch von dessen Masse, Wärmeeintrag und Wärmeübergang ab. [S05] [S06] [D07]

Peter Huber Kältemaschinenbau SE sitzt in Offenburg. Das Programm reicht von dynamischen Unistat-Systemen über Unimotive für Wasser-Glykol-Anwendungen und Umwälzkühler bis zu klassischen Bad- und Umwälzthermostaten. Der vom Unternehmen genannte Gesamtbereich von −125 bis +425 °C verteilt sich auf verschiedene Geräte und Thermofluide. Er ist kein Arbeitsbereich eines einzelnen Universalgeräts. [S02] [S08] [D05]

Die erste Entscheidung lautet deshalb: Muss nur Wärme abgeführt werden, ein Bad temperiert werden oder eine externe Anwendung einem zeitlichen Profil folgen? Danach werden Medium, Druckverlust, Kühlquelle und Messpunkt festgelegt. Erst diese gemeinsame Aufgabe macht Geräteangaben vergleichbar.

Weniger aktive Masse, ein definierter Umlauf

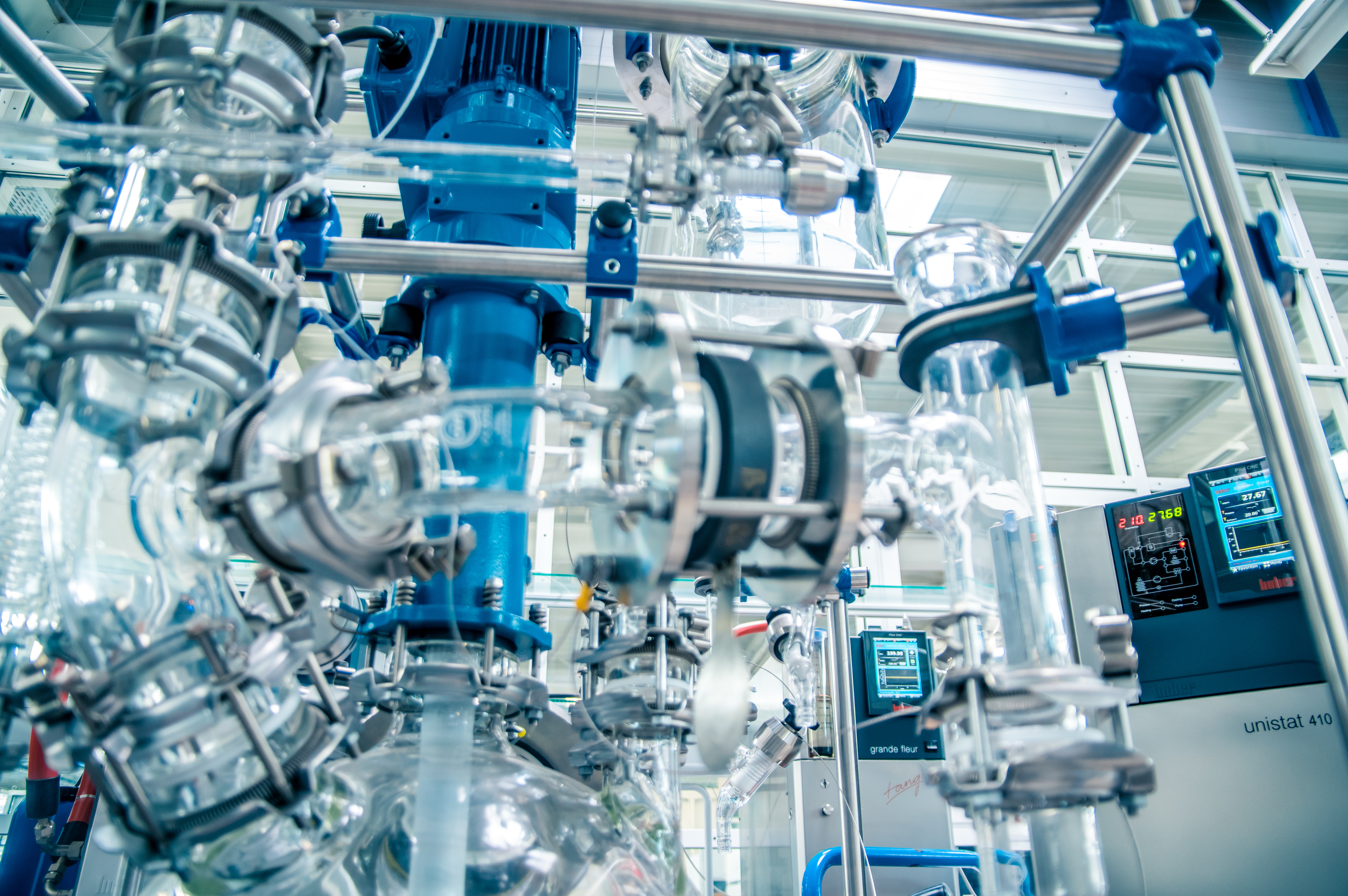

Unistate ersetzen das konventionelle Temperierbad durch einen kleinen aktiven Flüssigkeitskreis und ein Ausdehnungsgefäß. Dadurch muss beim Temperaturwechsel weniger Eigenmasse des Geräts mitgeführt werden. Pumpe, Heizung und Kältemaschine übertragen Wärme über das Thermofluid zum angeschlossenen Verbraucher. Das Prinzip begünstigt schnelle Änderungen; die erreichbare Geschwindigkeit des gesamten Prozesses bleibt von dessen Last und Wärmeübergang abhängig. [D05]

Temperatur und Druck werden unterschiedlich geregelt

True Adaptive Control, kurz TAC, passt Reglerparameter an die angeschlossene Strecke an. Je Ausführung lässt sich intern oder über einen externen Pt100-Fühler auf den Prozess regeln. Variable Pressure Control begrenzt dagegen den Pumpendruck: bei geeigneten Geräten über die Drehzahl, bei anderen über einen geregelten Bypass. Ein Drucklimit ist dabei zusammen mit den Grenzen von Glas, Schläuchen und Anschlüssen festzulegen. Die allgemeine Werbung für Schutz vor Beschädigung ersetzt keine anlagenspezifische Absicherung. [D05] [D02]

Das ist beim Unimotive GL 10w konkret relevant: Die Produktseite beschreibt eine Pumpe ohne Drehzahlregelung; das Datenblatt nennt optionale Druckregelung über einen Bypass. Durchflussmessung und -regelung mit Flow Control Cube sind ebenfalls optional. Ein generell beschriebenes Regelprinzip darf deshalb nicht als identische Ausstattung jeder Variante gelesen werden. [S03] [D04]

Wasser-Glykol, Kälte und Systemtrennung

Unimotive ist für Automotive-Prüfstände mit Wasser-Ethylenglykol-Gemisch und Korrosionsschutz konzipiert. Der hier geprüfte GL 10w reicht von −45 bis +95 °C; XT-Ausführungen nutzen laut aktuellem Katalog eine variable Drucküberlagerung für höhere Arbeitstemperaturen bis +150 °C. Diese Erweiterung gehört zur XT-Ausführung. Das CO₂-Kältemittel der Green Line zirkuliert im getrennten Kältekreis; es ersetzt nicht das Prozessmedium. [D04] [D05]

Unichiller führen Prozesswärme über eine Kältemaschine ab. Luftgekühlt bedeutet Wärmeabgabe an die Raumluft, wassergekühlt an einen separaten Kühlwasserkreis. HTS-Wärmetauschersysteme nutzen dagegen vorhandenes Kühlwasser über einen Plattenwärmetauscher und besitzen keine aktive Kältemaschine. HTS 1 hat zudem keine Temperaturregelung. Die verfügbare Primärversorgung setzt hier die thermische Grenze. [S06] [D05]

Gezielt heizen oder Gegenkühlung ergänzen

Für externe offene Systeme bietet Huber Hotbox-Umwälz-Heizgeräte an. Sie stellen geregelte Heizleistung bereit; ein aktiver Kältekreis ist damit nicht zugesagt. DC-Durchflusskühler ergänzen die Gegenkühlung im Rücklauf eines Thermostaten. TC-Eintauchkühler übertragen Kälte über eine Sonde: Standardvarianten kühlen ungeregelt, E-Ausführungen besitzen eine Temperaturregelung. Diese Funktionen müssen zur jeweiligen Anlage und Regelzuständigkeit passen. [D05]

Eine Zahl braucht Medium, Ausführung und Prüfpunkt

Die verlinkten Datenblätter zeigen, wie stark diese Bedingungen zählen. Für Unistat 425w, Bestellnummer 1050.0063.01, stehen 2,8 kW Kälteleistung bei +20 °C mit Thermoöl neben 0,2 kW bei −40 °C mit Ethanol. Beim Unimotive GL 10w, 5008.0003.01, werden für die ausgewiesene Wasser/Glysantin-Mischung 21,5 kW bei +20 °C und 4,5 kW bei −40 °C genannt. Die Werte sind Anbieterangaben unter den jeweiligen Randbedingungen. [D02] [D04]

Ein Herstellerversuch mit nachvollziehbaren Grenzen

CS 1231 beschreibt einen Unistat 912w an einem 50-Liter-Chemglass-Reaktor. Der Reaktor enthält 37 Liter Thermofluid M90.055.03; zwei ein Meter lange Schläuche, 85 Umdrehungen pro Minute Rührerdrehzahl und ein Pt100 in der Prozessmasse gehören zum Aufbau. Huber berichtet etwa 82 Minuten von +20 auf −60 °C und 45 Minuten zurück. Bei −90 °C Sollwert erreicht die Prozessmasse in diesem Versuch ungefähr −75 °C. Das illustriert den Unterschied zwischen Gerätebereich, Sollwert und erreichter Prozesstemperatur. Es belegt keinen identischen Verlauf für eine beliebige Reaktionsmasse oder einen exothermen Produktionsprozess. [D07]

Auch Portfolioobergrenzen brauchen ihren Bezug: Die Website nennt Umwälzkühler bis 80 kW. Im Katalog 2026/27 stehen für den wassergekühlten Unichiller 700Tw 70 kW bei +15 °C und 20 kW bei −20 °C. Diese Angaben werden nicht zu einer einheitlichen, überall verfügbaren Maximalleistung zusammengezogen. Das konkrete aktuelle Datenblatt am benötigten Betriebspunkt ist entscheidend. [S06] [D05]

Gerätebezogene QM-Nachweise, FAT-Prüfprotokolle und Werkskalibrierungen sind als Service erhältlich. Eine Werksbescheinigung ohne Prüfergebnisse und eine IQ/OQ-Vorlage leisten etwas anderes als ein gemessenes Abnahmeprotokoll des Kundenprozesses. Das auf der Italienseite verlinkte ISO-9001-Zertifikat gehört zu HUBER ITALIA SRL, mit Marketing und technischer Unterstützung als Scope. Es wird hier nicht dem Offenburger Hersteller zugeschrieben. [S09] [S14]

Der Regelbedarf bestimmt den Ansatz

Ein dynamisches Temperiersystem ist dann zu prüfen, wenn eine externe Anwendung ein definiertes Zeitprofil unter wechselnder Last braucht. Für reine Wärmeabfuhr kann ein Umwälzkühler genügen; bei geeigneter vorhandener Kühlwasserversorgung kommt eine Systemtrennung mit Wärmetauscher in Betracht. Für Proben im Bad ist wiederum die Temperaturverteilung und Zugänglichkeit des Bads zentral. [S05] [S06] [S07] [D05]

JULABO bietet mit PRESTO und FORTE ebenfalls Technik für externe dynamische beziehungsweise hohe Temperieranforderungen. Ein Anbieterangebot ersetzt aber keinen Vergleichsversuch. Metrohm Österreich und Clitec in der Schweiz führen ihrerseits Huber-Angebote; sie sind hier Vertriebs- und Anwendungsbezüge, keine voneinander unabhängigen Nachweise der Huber-Leistung. [P01] [P02] [P03]

Thermische Auslegung und Dokumentation zusammenführen

Prüfstandsentwicklung und Verfahrenstechnik sollten Last, Temperaturgrenzen, Medium und Messpunkt gemeinsam festlegen. Qualität definiert die Akzeptanzkriterien; Automation bestätigt Regelart, Software und Datenweg. Pilot ONE kann Programme ausführen und Verläufe aufzeichnen. Sein Funktionsumfang hängt jedoch von Gerätefamilie und E-grade ab: Bei Unistaten ist Professional laut Katalog serienmäßig, während andere Familien unterschiedliche Stufen haben. Ethernet allein belegt weder OPC UA noch die Freischaltung jeder Prozessfunktion. [D02] [D04] [D05] [S12]

Für die Installation kommen Netz, Raum-/Kühlwasserbedingungen, Thermofluid, Schläuche und Wartung hinzu. Die Medienmatrix des Katalogs ist ausdrücklich eine grobe Zuordnung; Betriebsanleitung, Datenblatt und Anwendung bleiben maßgeblich. Auch ein natürliches Kältemittel mit niedrigem GWP ist kein Nachweis einer vollständigen Umweltbilanz oder einer konkreten Energieersparnis. [D05] [D04]

Huber bietet Unterstützung bei Inbetriebnahme, Wartung und Reparatur sowie gerätebezogene Prüf- und Kalibrierdokumentation. Die tatsächliche Zuständigkeit, Reaktionszeit und Lieferbarkeit sind für den vorgesehenen Standort zu vereinbaren. Sondergeräte und OEM-Anpassungen sind als Entwicklungsangebot beschrieben; der spezifische Liefer- und Abnahmeumfang entsteht erst aus dem konkreten Projekt. [S09] [S13] [S08]
