Vom Ölstrom zur Maschinenfunktion

Wenn Heben und Senken zur Energiefrage wird

Eine angehobene Last setzt beim Absenken Energie frei. Für die Entwicklung einer elektrifizierten Arbeitsmaschine entsteht damit eine konkrete Frage: Welcher Anteil lässt sich im vorgesehenen Arbeitszyklus wieder nutzen? Buchers HELAX-Angebot setzt an dieser Aufgabe an und kombiniert elektrische mit hydraulischer Rückgewinnung. Die Produktbeschreibung nennt Maschinen mit 50 bis 400 kW, Rückgewinnungspotenzial und langen Laufzeiten. [Q10]

Das ist eine Systemaufgabe. Pumpe, Motor, Ventile und elektrische Versorgung müssen zu denselben Lasten und Bewegungen passen. Bucher bietet dafür sowohl einzelne Komponenten als auch kombinierte Subsysteme an. Die Quellen unterscheiden etwa einen elektrohydraulischen Pumpenantrieb von einer dezentralen Achseinheit: Beide verbinden Hydraulik und Elektrik, übernehmen aber unterschiedliche Aufgaben. [Q09] [Q25]

In der Schweiz ist diese Arbeit auf Kompetenzzentren verteilt. Frutigen beschreibt sich als Standort für Steuereinheiten und Standardventile, Neuheim für elektrohydraulische Systeme und kundenspezifische Sicherheitsventile. Mobile Drives in Romanshorn entwickelt und vertreibt Antriebstechnik und Software für mobile Anwendungen. Die tatsächliche Liefergesellschaft und das Werk der gewählten Baugruppe bleiben projektbezogen zu klären. [Q19] [Q20] [Q21]

Erzeugen, dosieren, bewegen und zurückgewinnen

Am Anfang steht der benötigte Ölstrom. Das Pumpenportfolio umfasst Aussen- und Innenzahnradpumpen sowie AX-Kolbeneinheiten. Bei der AX-Auswahl unterscheiden sich Verdrängungsvolumen, Drehzahl und mögliche Betriebsrichtungen. Der dokumentierte Bereich reicht von 18 bis 122 cm³ je Umdrehung. Ein-, Zwei- und Vierquadranten-Ausführungen eröffnen unterschiedliche Energieflussrichtungen; die rückgewinnende Ausführung muss zur Aufgabe passen. [Q03] [Q04]

Der EHP-Baukasten kombiniert Pumpen, Axialflussmotoren und Umrichter der MOBILE-Plattform. Die beschriebene Ausführung richtet sich an Batteriespannungen von 400 bis 850 VDC. Daraus entsteht ein abgestimmter Antrieb, dessen Einbindung in die Maschine weiterhin elektrische, hydraulische und steuerungstechnische Arbeit verlangt. [Q25]

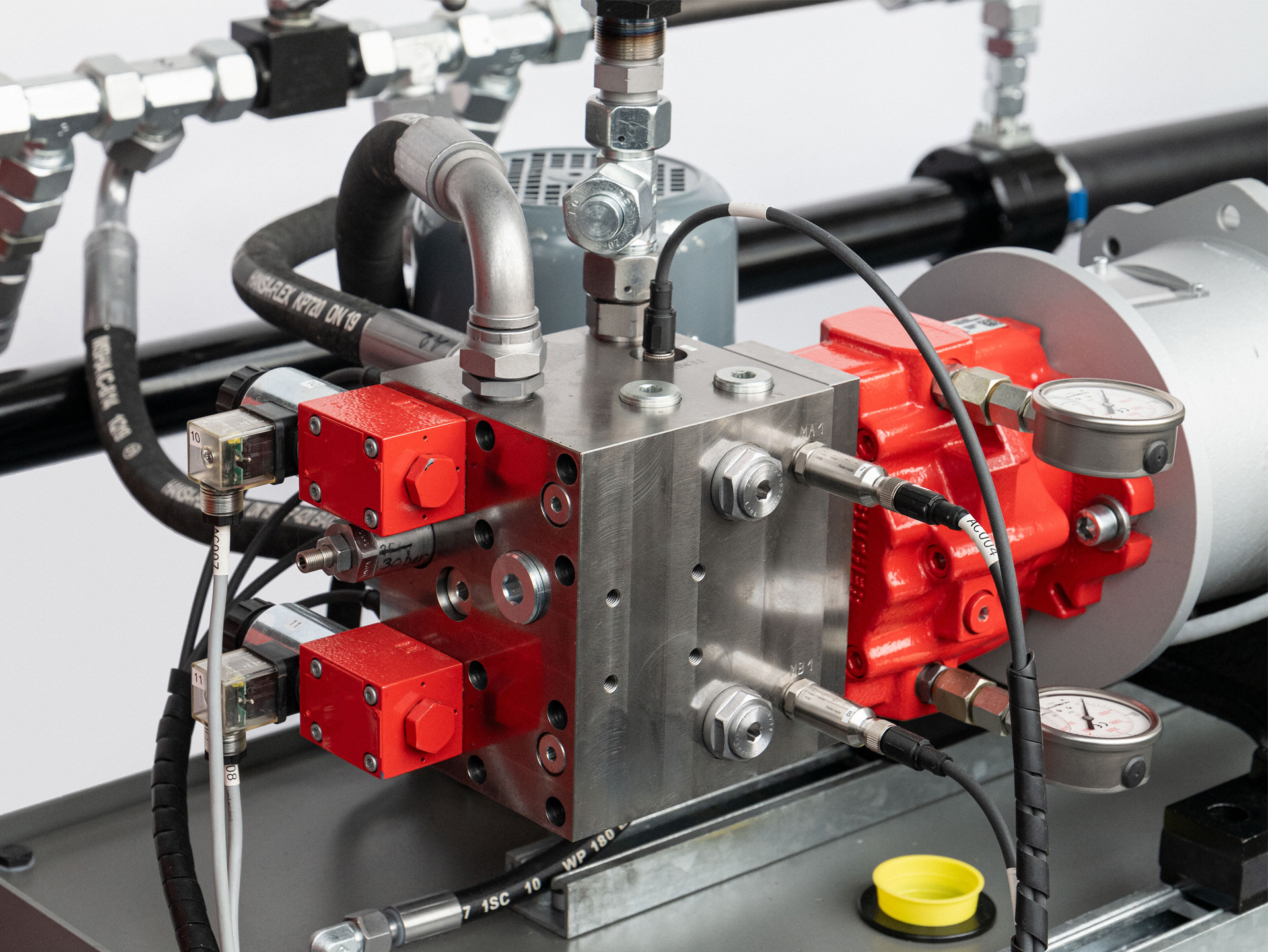

Ventile bestimmen anschliessend, wohin der Ölstrom gelangt, welcher Druck ansteht und wie Lasten gehalten werden. In kundenspezifischen Steuerblöcken werden diese Funktionen und ihre Kanäle räumlich zusammengeführt. Bucher nennt Stahl- und Aluminiumblöcke, Monoblock- sowie Zwischenplattenbauweisen. Entscheidend ist das Zusammenwirken: Ein zusätzlich bewegter Verbraucher darf die gewünschte Funktion eines anderen nicht unbeabsichtigt verändern. Das ist eine Auslegungsfrage des konkreten Hydraulikplans. [Q05] [Q26]

Wie weit Steuerung in die Funktion eingreift, zeigt das Loader Control System. Es verbindet einen LCV-Ventilblock mit Controller und Software; der Controller und optionale Bedienkomponenten kommen von der Schwesterfirma Bucher Automation. Genannte Funktionen sind unter anderem Dämpfung, Lastanzeige und die Priorisierung bei unzureichender Hydraulikversorgung. Die Kompatibilitätsaussage gilt für Traktoren mit entsprechender werksseitiger Vorbereitung. [Q11]

Daneben bleiben eigenständige Aufgaben: Zylinder setzen Druck in lineare Kraft um; kompakte Aggregate bündeln Pumpe, Antrieb, Ventile und Behälter. Das Portfolio führt zudem Aufzugssysteme, Dyna-Lift-Hubsysteme für Arbeitshöhen und hydraulische Hochspannungsschalterantriebe. Ihre Lastfälle und Abnahmekriterien unterscheiden sich entsprechend. [Q06] [Q07] [Q22] [Q23] [Q24]

Was die Produktunterlagen belegen

Die AX-Tabelle trennt 450 bar maximalen Dauerdruck von 500 bar Spitzendruck. Auch die zulässige Drehzahl variiert mit der Baugrösse. Die beworbene Angabe von bis zu 96 Prozent Gesamtwirkungsgrad ist ein Herstellermaximum der Einheit; sie beschreibt weder jeden Betriebspunkt noch den elektrischen Gesamtverbrauch einer Maschine. Eine konkrete Energiebilanz benötigt das zugehörige Kennfeld und den tatsächlichen Arbeitszyklus. [Q03]

Die SQS-Originale weisen für die Schweizer Standorte Managementsysteme mit einer Gültigkeit vom 24. Februar 2024 bis 23. Februar 2027 aus. Die Geltungsbereiche sind standortbezogen: Ventile und kundenspezifische Systemlösungen in Frutigen und Neuheim, Entwicklung und Vertrieb von Elektromobilitätsantrieben in Romanshorn. Bei Neuheim widersprechen sich die ISO-14001-Revisionsangaben im Haupt-Appendix und der Standorturkunde; die genaue Fundstelle ist im Snapshot und in den Quellen festgehalten. Eine Maschinenabnahme ergibt sich aus diesen Urkunden nicht. [C01] [C02] [C03]

Den passenden Umfang beschaffen

Ein neues System muss sich an derselben Aufgabe messen lassen wie eine vorhandene oder anders integrierte Lösung. Drehzahlvariable Pumpenantriebe gibt es beispielsweise auch bei Bosch Rexroth Schweiz. Wandfluh in Frutigen bietet Ventil- und Systemlösungen, HAWE Schweiz Hydraulikkomponenten und Antriebssysteme. Die jeweiligen Portfolios belegen mögliche Vergleichswege, keine geprüfte Austauschbarkeit oder Rangfolge. [P01] [P02] [P03]

Für einen einfachen Hubvorgang kann ein ausreichend dimensioniertes Kompaktaggregat genügen. Der zusätzliche Integrationsumfang einer rückgewinnenden Achse braucht einen passenden Anwendungsgrund. Die Auswahl hängt daher an geforderter Bewegung, Nutzleistung, Betriebszeiten und Einbaubedingungen; aus den Quellen lässt sich keine allgemeine Preis- oder Amortisationsschwelle ableiten.

Mit dem Arbeitszyklus beginnen

Für Maschinenhersteller wird das Angebot dort interessant, wo Hydraulik, Elektrik und Software gemeinsam entwickelt werden. Die Systementwicklung definiert Lasten und Funktionen; Konstruktion und Sicherheitsverantwortliche klären den Einbau und die Ausfallzustände. Der technische Einkauf braucht dazu einen eindeutigen Lieferumfang, die verantwortliche Gesellschaft sowie Vereinbarungen zu Änderungen, Softwarepflege und Ersatzteilen. Diese Rollenzuordnung ist eine redaktionelle Ableitung aus dem Integrationsumfang. [Q12] [Q25] [Q26]

Der konkrete Schweizer Bezug liegt in den dokumentierten Aufgaben der drei Kompetenzzentren. Welche davon ein bestimmtes Projekt entwickelt, fertigt, liefert oder betreut, muss aus dem Angebot hervorgehen. Für Deutschland oder Österreich lässt sich aus der blossen Gruppenpräsenz kein projektspezifischer Serviceumfang ableiten. [Q19] [Q20] [Q21]
