Die ganze Bildkette prüfen

Wenn die Aufnahme gut aussieht, die Prüfung aber schwankt

Ein gedachtes Beispiel: Eine Linie soll beschädigte Oberflächen aussortieren. Im Stand erkennt die Kamera das Merkmal. Bei höherem Tempo oder einer anderen Teilelage entstehen dagegen unklare Bilder. Die Frage nach mehr Auflösung ist dann nur ein möglicher Ansatz. Zuerst muss geklärt werden, ob Licht, Belichtung, Bewegung oder Auswertung die Grenze setzen. Das ist eine Entscheidungssituation, kein dokumentierter Basler-Kundenfall.

Basler AG mit Sitz in Ahrensburg bietet neben Industriekameras auch Objektive, Beleuchtung, Bildeinzugskarten und Software an. Hinzu kommen Anpassung und Integration für OEM-Anwendungen. Das Portfolio reicht damit über die reine Bilderfassung hinaus. Welche Teile davon tatsächlich geliefert und abgenommen werden, gehört in den jeweiligen Auftrag. [S01] [S02] [S18]

Beim Flächenkameraprinzip erfasst der Sensor eine Ansicht. Die ace 2-Familie deckt unterschiedliche Sensoren und Schnittstellen ab. Für grosse Bildmengen bietet die boost-Reihe CoaXPress-Kameras und passende Interface Cards. Bildrate, Auflösung und Verbindung sind Eigenschaften eines konkreten Modells; die höchsten Werte verschiedener Ausführungen ergeben kein gemeinsames Leistungsversprechen. [S03] [B02] [S04]

Vom Lichtsignal bis zum auswertbaren Bild

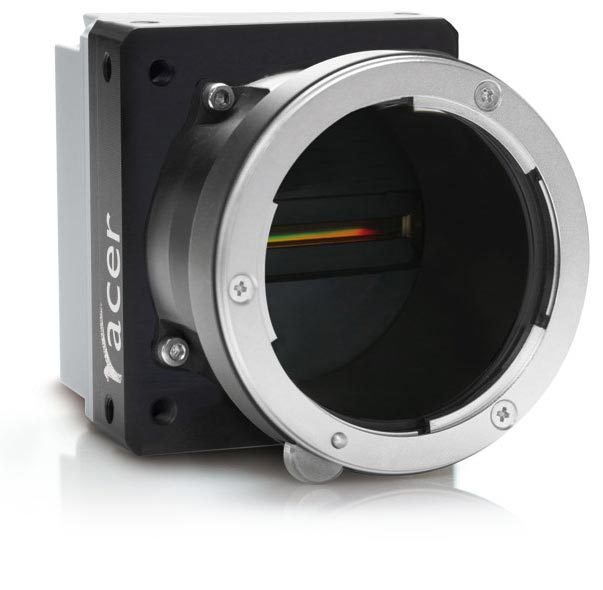

Bei einer bewegten Bahn ist eine andere Aufnahmegeometrie möglich: Eine Zeilenkamera erfasst fortlaufend einzelne Zeilen, die zur Oberfläche zusammengesetzt werden. Basler führt dafür die racer 2-Familie. Die Zeilenaufnahme muss zur Bewegung passen. Die konkrete racer 2 TDI r2T16416-500cm kombiniert einen 16k-Sensor, 256 TDI-Stufen und CoaXPress-over-Fiber. Damit werden zusätzliche Aufgaben wie Bewegungssynchronität, Kühlung und Datenverarbeitung Teil der Auslegung. Eine hohe nominelle Zeilenrate belegt noch keinen vollständigen Inspektionsdurchsatz. [S05] [S06]

Auch der Spektralbereich kann entscheidend sein. Die ace 2 X visSWIR reicht nach Herstellerangabe bis 1,7 µm; die ace 2 X UV adressiert 0,2–0,4 µm. Materialien können dort andere Kontraste als im sichtbaren Licht zeigen. Ob der gesuchte Fehler unterscheidbar wird, verlangt jedoch passende Beleuchtung, Optik und Originalteile. Der Spektralbereich ist keine Angabe über die kleinste erkennbare Fehlstelle. Bei visSWIR sind zudem Belichtungszeit und Sensortemperatur ausdrücklich relevant. [S07] [S08]

Zum Angebot gehören Objektive und unterschiedliche LED-Beleuchtungen samt Zubehör. Arbeitsabstand, Bildfeld, Reflexion und Schärfe beeinflussen, welche Information überhaupt im Bild ankommt. Eine auf den aktuellen Seiten vorgestellte gemeinsame Objektiv- und Beleuchtungssteuerung ist dort noch als „bald verfügbar“ gekennzeichnet. Sie wird hier deshalb als Ankündigung behandelt. [S14] [S15]

Softwarefunktion und Prüfresultat auseinanderhalten

Die pylon Software Suite verbindet Kameraeinrichtung, Bilderfassung und Programmierschnittstellen. Darauf bauen die modularen vTools mit Code Reading, Matching, Blob-Analyse und Messfunktionen auf. Die Verarbeitung lässt sich als Recipe zusammenstellen und am Livebild prüfen. Dafür gilt ein funktions- und systembezogenes Lizenzmodell. Die Verfügbarkeit einer Messfunktion sagt noch nichts über die im konkreten Aufbau erzielte Messabweichung aus. [S09] [S10]

pylon AI ergänzt modellbasierte Bildanalyse. Die Plattform kann vorhandene Modelle im ONNX-Format anhand von Bilddaten für Processing-Hardware optimieren und deren Laufleistung vergleichen; AI vTools übernehmen die Ausführung. Die praktische Gegenprobe betrifft zwei verschiedene Fragen: Läuft das Modell schnell genug, und unterscheidet es die relevanten Gut- und Fehlerfälle? Ein Hardwarebenchmark beantwortet die zweite Frage nicht. Für sie sind getrennte Validierungsdaten und reale Randfälle erforderlich; das ist die redaktionelle Prüfempfehlung. [S11]

Als Methodenbezug hilft EMVA 1288 bei der Charakterisierung von Kameras und Sensoren. Diese Spezifikationsbasis ist von der Abnahme einer fertigen Prüfanwendung zu unterscheiden. Ebenso wenig lässt sich aus einer besonders kurzen Triggerzeit eine allgemeine Zeit vom Bauteilereignis bis zur fertigen Prüfentscheidung ableiten. [B01] [S12]

Die einfachste passende Architektur wählen

Wenn eine zweidimensionale Ansicht nicht genügt, führt Basler Time-of-Flight-, Stereo- und RGB-D-Angebote. Sie liefern Tiefendaten beziehungsweise farbige Punktwolken; modulare Robotiksoftware unterstützt Erkennung, Picking oder Navigation. Eine vorkalibrierte Kamera ersetzt trotzdem nicht die Prüfung von Lagefehler, Abschattung, Oberfläche und Arbeitsbereich im konkreten Aufbau. Daraus folgt auch keine pauschale Freigabe für sicherheitsgerichtete Robotik. [S13]

Reale verwandte Angebote bestehen auch bei Photonfocus in Lachen, bei Baumer und bei Fabrimex Systems in Volketswil. Dabei sind Kameraentwicklung und Komponentenvertrieb beziehungsweise Systemintegration unterschiedliche Leistungen. Diese Alternativen sind in der Recherche gegengeprüft; ein gleichbedingter Leistungstest wurde nicht durchgeführt. Eine vorhandene Lösung kann bereits ausreichend sein.

Vergleichsquellen: Photonfocus: Industriekameras; Baumer Schweiz: Industriekameras; Fabrimex Systems: Machine Vision und Engineering. Öffentliche Anbieterangaben, geprüft am 18.10.2026.

Die freigegebene Kombination zählt

Für Embedded Vision bietet Basler Kameramodule, Schnittstellen und Software an. Ein konkretes Beispiel ist das im März 2026 vorgestellte GMSL-System für ausgewählte Partner-IPCs mit NVIDIA Jetson Orin. Seine Camera Enablement Packages sind IPC-spezifisch. Die relevante Frage lautet deshalb, welche Kamera, welcher Rechner und welcher Softwarestand gemeinsam unterstützt werden. Der Prozessorname allein reicht dafür nicht. [S16] [S19]

Bei individuellen Kameralösungen nennt Basler Anpassungen an Hardware und Firmware sowie einen vereinbarten „Frozen Status“ für die Lieferkonfiguration. OEM-Integration kann darüber hinaus Optik, Licht, Schnittstellen und Software umfassen. Der konkrete Änderungsprozess und die Liefer- beziehungsweise Serviceverantwortung bleiben Teil der Vereinbarung. Support, Änderungsmitteilungen und RMA sind im öffentlichen Angebot beschrieben; eine bestimmte Betreuung in der Schweiz oder Österreich wird daraus nicht abgeleitet. [S17] [S18] [S21]
