Welche Prüfung erklärt die Schicht?

Dicke allein erklärt keinen Ausfall

Eine Schicht kann die geforderte Dicke besitzen und unter einer Belastung dennoch versagen. Ob die Frage ihre mechanischen Eigenschaften, das Schicht-Substrat-System oder den Reibkontakt betrifft, führt zu unterschiedlichen Prüfaufgaben. Diese Unterscheidung ist eine methodische Einordnung, kein beobachteter Kundenfall. [Q02] [Q04]

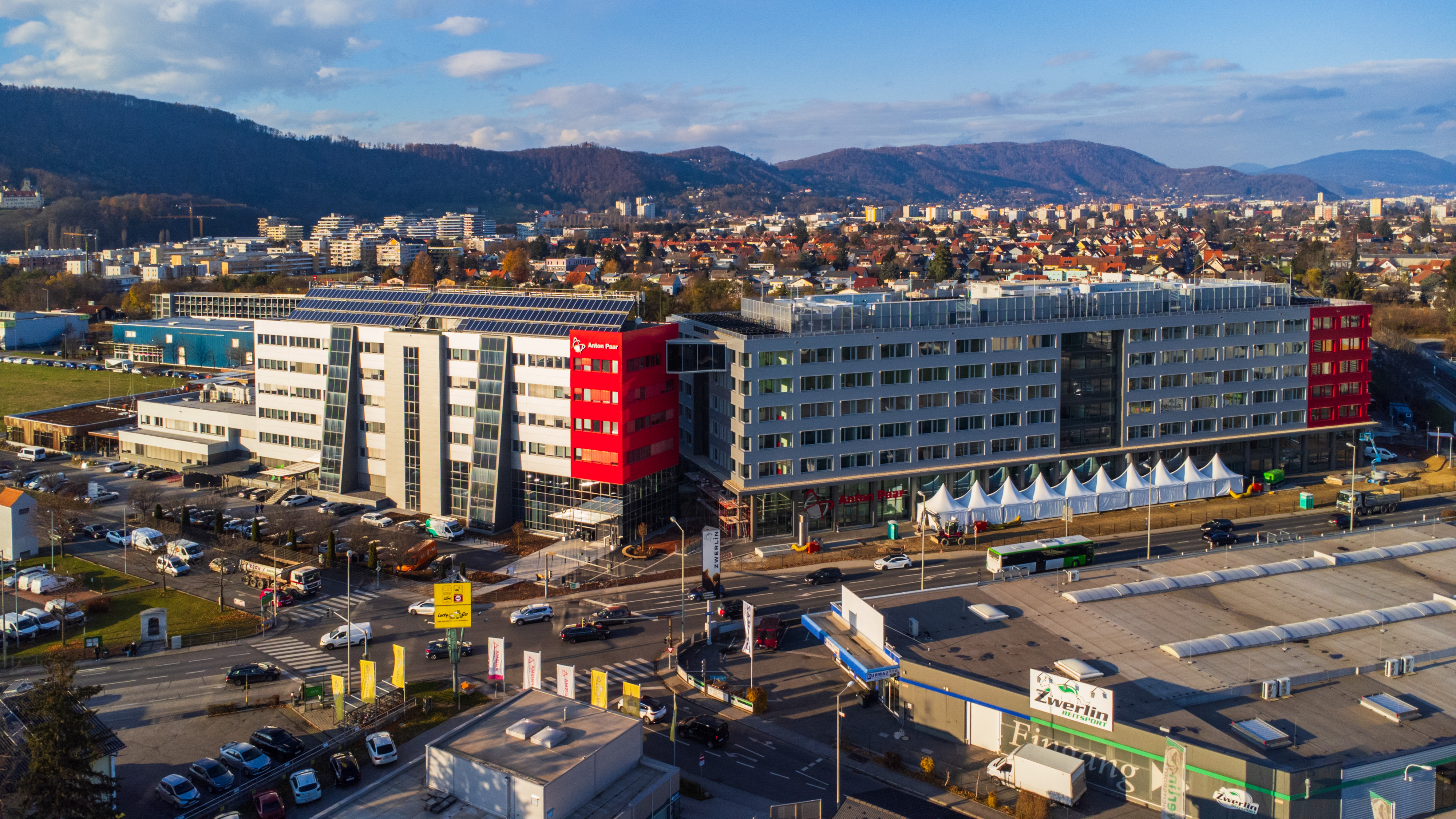

Die österreichische Anton Paar GmbH hat ihren Sitz in Graz. Das hier betrachtete Gruppenportfolio reicht von mechanischer Oberflächenprüfung bis zur Analyse von Partikeln, Pulvern und Formulierungen. Die Angebote werden nach ihrer Messaufgabe eingeordnet; der Gruppensitz ist keine pauschale Aussage über den Herstellungsort jedes Geräts. [Q01] [Q07]

Für einen Beschichtungsbetrieb beginnt die Wahl deshalb mit der zu prüfenden Eigenschaft und einem geeigneten Bezugsteil. Ein bereits qualifiziertes Verfahren kann die Aufgabe erfüllen. Zusätzliche Technik ist sinnvoll, wenn sie eine relevante Informationslücke schliesst.

Die Belastung muss zur Frage passen

Bei der instrumentierten Eindringprüfung werden Kraft und Eindringtiefe über den Prüfzyklus erfasst. Daraus lassen sich etwa Eindringhärte und Indentationsmodul bestimmen. Die öffentliche ISO-Einleitung weist darauf hin, dass der Indentationsmodul nicht ohne Weiteres dem üblichen Elastizitätsmodul gleichzusetzen ist. [Q17]

Eindringhärte und Materialparameter

Hit 300 und instrumentierte Eindringprüfer: Kraft und Eindringtiefe werden während Belastung und Entlastung aufgezeichnet. Die Auswertung liefert unter anderem Eindringhärte und Indentationsmodul. Spitzengeometrie, Referenz, Prüfort, Probenoberfläche und geeignetes Tiefenprogramm festlegen. Herstellerbeschreibung; Bedingungen redaktionell eingeordnet. [Q03]

Eine Messung am Schicht-Substrat-System verlangt passende Auswertung. Der Indentationsmodul ist nicht ohne Weiteres der allgemeine Elastizitätsmodul. [Q16]

Schichtversagen unter einer Ritzlast

Revetest RST 100 / 300: Eine Diamantspitze belastet die Oberfläche beim Ritzen. Ritzbild und Sensorsignale helfen, Versagensereignisse einer Belastung zuzuordnen. Schicht, Substrat, Spitzenform, Lastprogramm und Versagenskriterium gemeinsam dokumentieren. Herstellerbeschreibung; Bedingungen redaktionell eingeordnet. [Q02]

Adhäsives und kohäsives Versagen unterscheiden; eine kritische Last gilt für das geprüfte System und Prüfprogramm. [Q02]

Reibung und Verschleiss

TRB³ Pin-on-disk-Tribometer: Ein definierter Kontakt zwischen Prüfkörpern wird bewegt und belastet; die Reibkraft wird erfasst. Verschleiss benötigt die passende zusätzliche Auswertung. Gegenkörper, Last, Bewegungsform, Geschwindigkeit, Schmierung, Temperatur und Feuchte festlegen. Herstellerbeschreibung; Bedingungen redaktionell eingeordnet. [Q04]

Ein Laborversuch muss die relevante Beanspruchung abbilden; ein Reibwert allein sagt keine allgemeine Bauteillebensdauer voraus. [Q04]

Lokale Schichtdicke

Calotest CAT²: Eine Kugel schleift eine Kalotte in die Oberfläche. Aus den sichtbaren Grenzen und der Geometrie wird die Schichtdicke bestimmt. Zulässige Prüfstelle, geeignete Geometrie, sichtbare Schichtgrenzen und kalibrierte optische Auswertung. Herstellerbeschreibung; Bedingungen redaktionell eingeordnet. [Q05]

Die Methode hinterlässt eine lokale Schleifspur. Der angegebene Bereich von 0,1 bis 50 µm ersetzt keine Eignungsprüfung jeder Schichtfolge. [Q05]

Ein Geräteangebot ist der Anfang des Nachweises

Die Quellen dokumentieren Messprinzipien und angebotene Funktionen. Sie ersetzen die Prüfung am eigenen Material nicht. ISO 20502 beschreibt einen Ritzversuch, der adhäsives oder kohäsives Versagen hervorrufen kann. Welches Ereignis als Grenze zählt, muss im Prüfplan feststehen. [Q18]

Material vor und neben der Beschichtung verstehen

Rheologisches Verhalten · MCR-Rheometer: Rotations- und Oszillationsmessungen setzen die Probe definierter Beanspruchung aus; Messgeometrie und Temperierung richten sich nach der Aufgabe. Ein einzelner Viskositätswert beschreibt nicht jeden Prozesszustand; Konfiguration und Methode bleiben anwendungsabhängig. [Q06]

Partikelgrösse, Form und Zeta-Potenzial · Litesizer DIF / DLS / DIA: Laserbeugung, dynamische Lichtstreuung und Bildanalyse liefern unterschiedliche Beschreibungen der Partikel. Zeta-Potenzial ist eine zusätzliche, konfigurationsabhängige Messaufgabe. Grössenbegriffe und Verteilungen unterschiedlicher Methoden nicht ungeprüft gleichsetzen. [Q07]

Spezifische Oberfläche und Poren · Nova / Autosorb: Gassorption und passende Auswertung charakterisieren die zugängliche Oberfläche beziehungsweise Porenstruktur. Das Resultat hängt vom zugänglichen Porenraum und der Methode ab; keine universelle Gesamtabbildung jeder Pore. [Q07]

Skelettdichte · Ultrapyc: Gaspyknometrie bestimmt das von der Probe verdrängte Volumen; Masse und geeignet bestimmtes Volumen ergeben die Dichte. Skelettdichte, Hülldichte und Schütt- oder Stampfdichte sind unterschiedliche Grössen. [Q08]

Pulverfluss und Packung · MCR-Pulverrheometrie / Ultratap: Passende Scher- und Flusszellen untersuchen das Schüttgut; Stampfdichtemessung charakterisiert das Packverhalten bei definiertem Klopfen. Ein Wert unter einer Laborbelastung ersetzt keine Prüfung des konkreten Förder- oder Dosierprozesses. [Q08]

Phasen- und Nanostruktur · XRDynamic / SAXSpoint: Röntgendiffraktion und Kleinwinkelstreuung beantworten unterschiedliche Fragen zu Phase und Struktur. Die Methoden sind komplementär; eine einzelne Strukturinformation bestimmt die mechanische Gesamtleistung nicht. [Q07]

Gerätebetrieb und Kalibrierung: Das Serviceportfolio umfasst unter anderem Installation, Wartung und Kalibrierung. Für den konkreten Bedarf sind ausführende Stelle, Messgrösse, Bereich und Nachweis zu prüfen. Ein allgemeiner Hinweis auf akkreditierte Services bestätigt keinen beliebigen Kalibrierumfang. [Q09]

Erst die gemeinsame Messaufgabe, dann das Gerät

Ein fairer Vergleich beginnt mit derselben Probe, Eigenschaft und Unsicherheitsanforderung. Eine geeignete vorhandene Anlage oder ein qualifiziertes externes Labor kann die Aufgabe bereits abdecken. Aus fehlenden Wettbewerberdaten folgt keine schlechtere Leistung.

Investitions- und Betriebskosten lassen sich erst mit dem tatsächlichen Prüfvolumen, Aufwand und Serviceumfang vergleichen. Eine allgemeine Kostenschwelle ist aus den geprüften Quellen nicht ableitbar.

Ein Prüfplan verbindet Labor und Betrieb

Für Beschichter, Materialentwickler und industrielle Prüflabore liegt die Chance in einer passenden Kombination von Informationen. Die Aufgabe kann eine einzelne Schichtprüfung oder eine umfassendere Materialanalyse verlangen. Umfang und Nutzen hängen vom konkreten Prozess ab. [Q07]

In der Schweiz nennt das Impressum die eigenständige Anton Paar Switzerland AG in Baden. Welche Lieferung, Applikationsunterstützung oder Kalibrierung lokal abgedeckt ist, muss zum jeweiligen Gerät vereinbart werden. [Q10]
